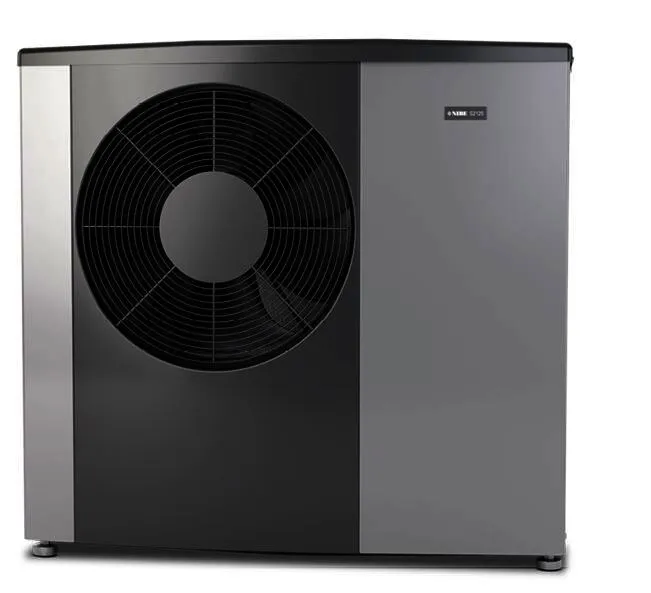

NIBE Luft/Wasser Wärmepumpenpaket 2205 S2125-8 + VVM 500 + EMK 300

Heizung und Brauchwarmwasserbereitung in einem äußerst kompakten System. Die Inneneinheit ist für den kombinierten Betrieb mit der Luft/Wasser-Wärmepumpe NIBE S2125 in angegebener Leistungsgröße konzipiert und bildet eine kompakte Systemeinheit bei sehr geringem Montageaufwand. Das Lüftungssystem F135 oder ERS (Zubehör) wird über die Regelung der VVM 500 Inneneinheit geregelt. Der wärmetechnische Energieeintrag des F135 wird heizungs- und brauchwasserseitig genutzt. Einbindung von Zusatzwärmeerzeugern wie Solar oder Ölkesseln optional (Zubehör erforderlich). Weiterhin kann eine Zwei-Rohr-Kühlung (ohne die Einbindung einer solarthermischen Anlage über den integrierten Solarwärmetauscher) bei einer Minimaltemperatur von 18 C realisiert werden (Heizung/Kühlung über ein Verteilsystem).

Systempaket bestehend aus:
NIBE S2125-8 (064220)
VVM 500 (069400)
EMK 300 (067314)

Technische Daten S2125-8:
SCOP: 5,0 gem. EN 14825 bei Pdesign 5,33 kW (35 C).
Heizleistung / COP Verdichterbetrieb:
7/35: 3,15 kW / 5,18
2/35: 3,20 kW / 4,44
Kühlleistung / EER Verdichterbetrieb:
35/18: 8,68 kW / 3,34
Werte gem. EN14511.
Min./Max. Lufttemperatur Heizbetrieb: -25/38C
Min./Max. Lufttemperatur Kühlbetrieb: 15/43C

Max. Vorlauftemp. nur Verdichter: 75C
Schallleistungspegel gem.
EN12102 bei 7/45 (nominell): 49 LwA
Schutzklasse: IP 24
Verdichter: Twin Rotary
Kältemittel: R 290, 0,8 kg
Enteisungssystem: Prozessumkehr
Anschluss Heizkreis: DN 32, Außengewinde G1 1/4
Maße (H/B/T): 1080/1128/841 mm (inkl. Gasabscheider Rückseite)
Gewicht: 163 kg
Spannungsversorgung: 1 x 230V

ErP Produktlabel Effizienzklasse Heizung (35 Gr.)/ P Design 5,3 kW: A+++
ErP Produktlabel Effizienzklasse Heizung (55 Gr.)/ P Design 5,3 kW: A++
ErP Verbundlabel Heizung mit NIBE Regelgerät bei 35 C: A+++, bei 55 C: A+++

VVM 500
Max. mögliche Heizleistung der Inneneinheit über Heizungswasser-Volumenstrom: 21 kW
Max. mögliche Ladeleistung eines ext. Wärmeerzeugers auf die Inneneinheit: 25 kW
Speichervolumen: 500 l Warmwasserbereitung im Durchflussverfahren
Brauchwasserkapazität bei 16 l / min mit F2120, BW Speichertemp. 60 C: 330 l
Betriebsspannung: 400 Volt, Phasen: 3 Ph + N
ELT- Heizpatrone: 3 x 3 kW
Leistung Ladekreis- Umwälzpumpe: 10 - 110 W
Leistung Heizkreis- Umwälzpumpe: 10 - 110 W
Schutzklasse: IP 21
Gerätehöhe ohne Stellfuß (25-50 mm): 1900 mm
Gerätebreite: 763 mm
Gerätetiefe: 900 mm
Leergewicht : 240 kg

ErP Verbundlabel Effizienzklasse Heizung (55 Gr.) mit F2120-8/-12-16: A+++
ErP Verbundlabel Effizienzklasse Warmwasserbereitung / Zapfprofil : A/XXL

EMK 300
Dieses Zubehör wird zur Erfassung der Wärmemenge genutzt, die die Wärmepumpenanlage erzeugt und für Brauchwasser sowie Gebäudebeheizung zur Verfügung stellt. Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der VVM-Inneneinheit oder dem Regelgerät SMO 40 ausgegeben.
