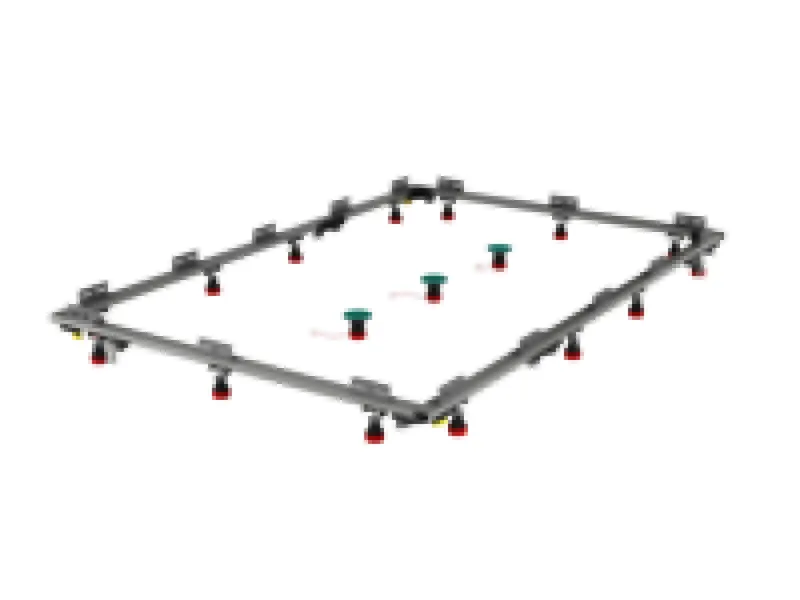

Montagerahmen SF 120/180

VERWENDUNGSZWECK
- Montagerahmen für den Einbau von flachen rechteckigen Duschwannen aus Stahl, Acryl
EIGENSCHAFTEN
- für Duschwannen von 700x700 mm bis 1200x1800 mm
- mit Zubehör bis 1500x1800 mm oder 1200x2100mm
- höhenverstellbar von 95 bis 190 mm
- ADS (Anti-Dreh und Schallschutz-System)
LIEFERUMFANG
- 1 Montagerahmen
- 16 höhenverstellbare Schraubfüße
- 2 Verbinder
- 3 EasyLift zur Abstützung
- 2 Wandwinkel
- 4 Eckwinkel
- 6 Bodenlaschen
- 16 Adapterhülsen (25 mm Erhöhung)
- 16 Adapterhülsen (15 mm Erhöhung)
- 16 Auflagewinkel
- Befestigungsmaterial
ZUBEHÖR
- für die Montage ist die Verwendung eines PU-Klebers erforderlich, z.B. MEPA-Multikraftkleber (Art.-Nr. 150192)
- mit Zubehör (Art.-Nr. 150173) erweiterbar bis 1500 x 1800 mm
- Schallschutz-Set (Art.-Nr. 150262) Verwendungshinweis: - bauseits kürzbar für Duschwannen mit Grundrissform einer Badewanne, z.B. 1700 x 700 mm oder 1800 x 800 mm, kürzbar bis 700 x 700 mm
- der Montagerahmen ist ausgelegt für Duschwannen, deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine Abweichung von 3 mm nicht überschreitet
- Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen seihe DIN EN 249:2010 Anhang A. Üblicherweise wird dieses Maß eingehalten, ist aber eigenverantwortich zu überprüfen.
