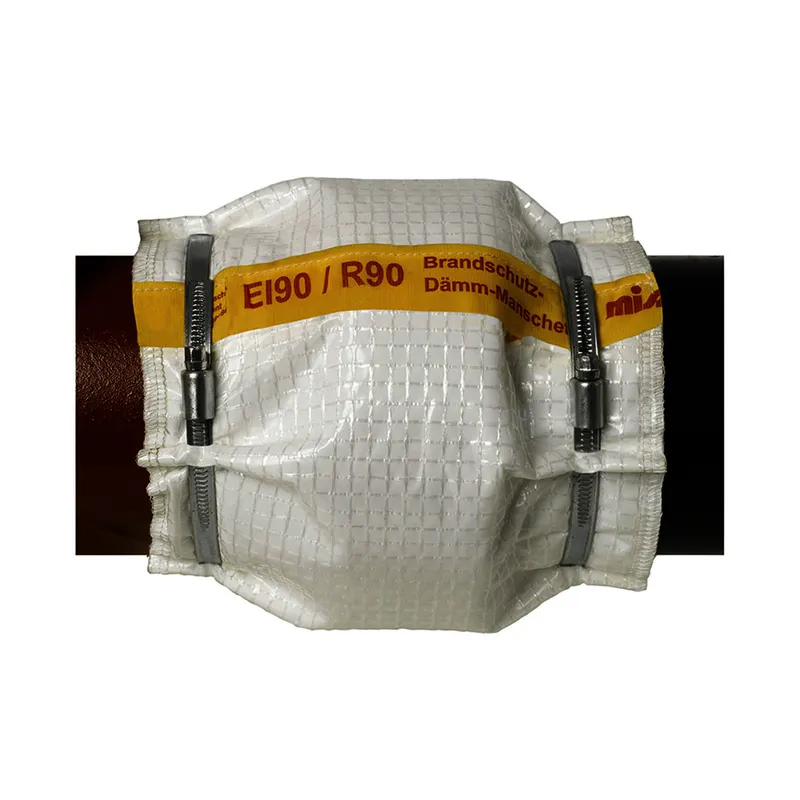

Missel Brandschutz-Dämm-Manschette R90 BSM-GuKu DN 80

Missel Brandschutzlösung R90 BSM®-GuKu®
Für Mischinstallation von Guss- und Kunststoffabwasserleitungen
Gussleitung mit seitlichem Übergang
Körperschallentkoppelnde Brandschutz-Rohrabschottung R90 für Mischinstallation von gusseisernen Abwasserleitungen bis DN 125 (da ? 135 mm) mit Übergang auf brennbare Abwasserleitungen bis DN 125 (da ? 125 mm).
Angeschlossene brennbare Abwasserleitungen verwendbar für Anschlussleitungen, deckenunterseitige Anschlussleitungen, deckenunterseitige Anschlussleitungen von Bodenabläufen oder flache Duschwannen, Um- und Entlüftungsleitungen.
Reißfestes und gepolstertes Dämmmaterial zur Körperschallentkoppelung, intumeszierendes Material zum vollständigen Verschluss des Überganges im Brandfall, Feuerwiderstandsklasse R30, R60 und R90 nach DIN 4102-11, für den schnellen und einfachen Einbau.
Die Ausführung muss nach AbZ Nr. Z-19.17-2215 des DIBt und Montageanleitung erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungsbestätigung zu bescheinigen. Jede Rohrabschottung ist mit dem im Lieferumfang enthaltenen Schild dauerhaft zu kennzeichnen.
BSM-GuKu® bestehend aus:
• Brandschutz-Dämm-Manschette für Übergang auf Kunststoff (BSM-GuKu®)
• Kennzeichnungsschild
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- Robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- geringere Materialstärke für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
- einfache und schnelle Verarbeitung durch Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
- Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
- keine zusätzliche Vorwand notwendig
- Abstand zu Rohrleitungen mit BSM-R90 ? 10mm.
- kein Eingriff in das Abwasserrohrsystem.
Gussrohr DN 70/80 (da = 78/83 mm)
Kunststoffrohr max: DN 70 (da = 32 - 75 mm)
