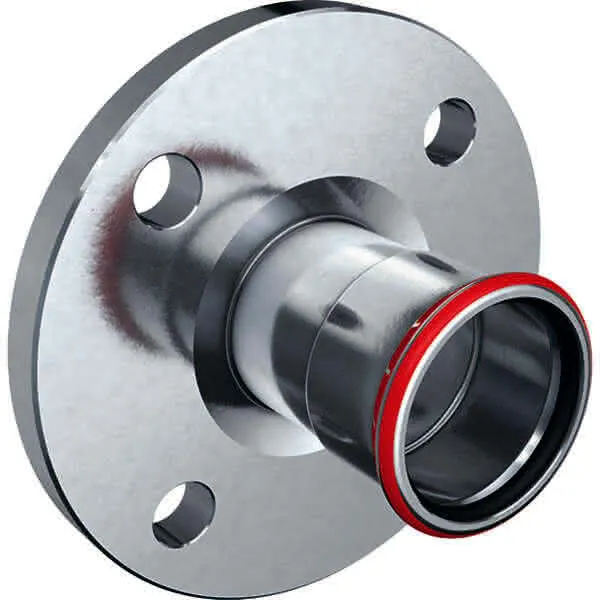

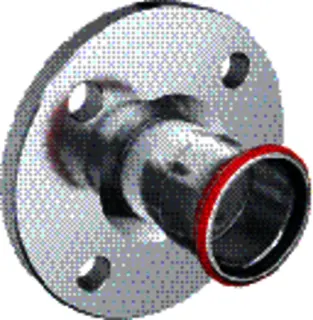

Mapress C-Stahl-Flansch mit Pressmuffe PN 6, 108mm Nr.23751

Geberit Mapress C-Stahl Flansch PN 6, mit Pressmuffe
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
Form: gerade
DN / Nennweite: 100
d, ø / Außendurchmesser (mm): 108 mm
di, ø / Innendurchmesser (mm): 103,9 mm
D / Außendurchmesser (cm): 21 cm
k / Flansch-Lochkreisdurchmesser (mm): 170 mm
m / Schraubenlochdurchmesser (mm): 18 mm
L / Länge (cm): 12,6 cm
l / Länge Teilmaß (cm): 1,6 cm
Z / Z-Maß (cm): 5,1 cm
n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
