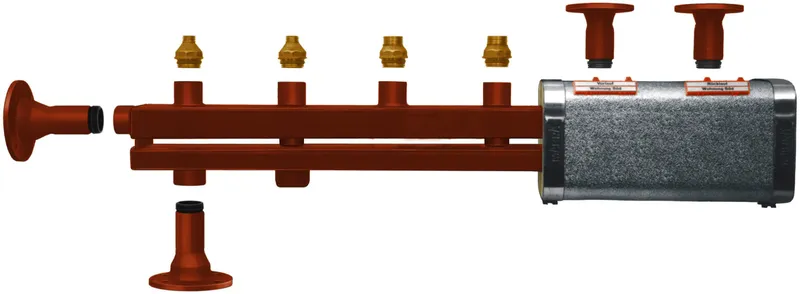

MAGRA-VARIO-F-Kesselvert. Typ F 122-20 thermisch getrennt (2 Heizgruppen)

als kombinierter Vor- und Rücklauf-
verteiler, bestehend aus:
Thermisch getrennter Vor- und Rücklauf-
kammer, übereinander angeordnet, aus
Stahlblech geschweißt.
Doppelkammer 122/122 mm.
Verteilerkammer für Vorlauf mit Muffen
1 1/2", sowie eingeschweißte Rohrhülsen
für Durchführung der Rücklaufmuffen.
Verteilerkammer für Rücklauf mit Muffen
1 1/2", durch die Rohrhülsen in der
Vorlaufkammer mit Zwischenraum geführt.
Gruppenabgänge Vor- und Rücklauf neben-
einander. Muffenabstand 200 mm. Serien-
mäßig ein Vorlaufanschluss als Muffe
1 1/2" stirnseitig, ein Rücklaufanschluß
als Muffe 1 1/2" unten und Entleerungs-
muffen 1/2" für Vor- und Rücklaufkammer.
Der Verteiler ist werkseitig druckge-
prüft und grundiert.
Anzahl der Heizgruppen: 2
Einsatzbereich:
- Heizwasser-Durchsatz bis 11 cbm/h
- Leistung bei delta-t 20G bis 250 kW
- Betriebsüberdruck max. 6 bar
- Betriebstemperatur bis 110 Grad C
