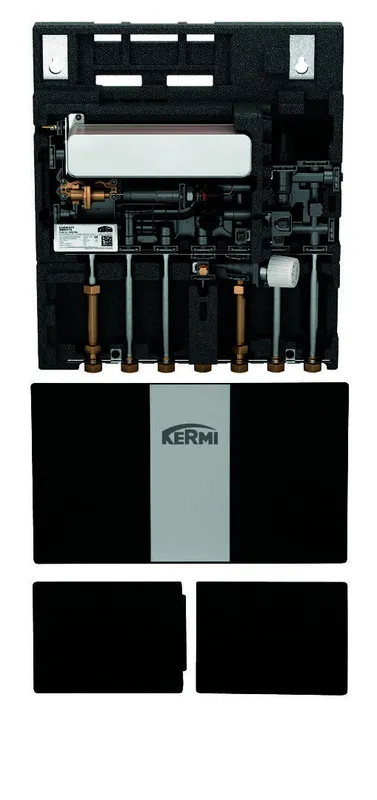

Kermi x-net Wohnungsstation pro C75 S Heizkreis ungemischt

Kermi x-net Wohnungsstation pro C75 S
Heizkreis ungemischt
Ausführung
Kermi x-net Wohnungsstation pro für
direkte Heizung und hygienisch sichere
Warmwasserbereitung mit einem
Regelventil ohne Hilfsenergie im
Durchflusssystem. Montiert auf einer
wärmegedämmten Grundplatte aus EPP, für
Unterputz- oder Aufputzmontage. Mit
zusätzlicher Dämmschale am
primärseitigen Heizungsvorlauf zur
optimalen wärmetechnischen Trennung von
Kalt- und Warmwasser führenden
Leitungen, incl. dreiteiliger EPP
Dämmhaube (Lambda
0,039 W/mK) zur Reduzierung der
Wärmeabgabe
auf ca. 150 kWh/a.
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus
Edelstahl, mit Kupfer unter Vakuum zu
einer kompakten Einheit verlötet.
Neuartige Micro Plate
Wärmeübertragertechnologie mit
einzigartiger Plattenstruktur für
effektivere Wärmeübertragung, geringere
Druckverluste und längere Lebensdauer.
Korrosionsbeständige Ausführung.
Berechnung und Werkstoffe entsprechend
den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE geprüft
gem. Druckgeräterichtlinie 97/23/EG
(PED).
Primärseite
- 2 Anschlüsse G 3/4' (Überwurfmutter)
- 1 gut zugänglicher Schmutzfänger
- 1 Passstück für Wärmemengenzähler G
3/4' x 110 mm im Rücklauf,
Fühleraufnahme als Direkttauchfühler
M10 x 1 mm
Sekundärseite (Heizung)
- Wärmeleistung Heizung (kW): 17,5
bei max. Volumenstrom (m3/h): 0,60
- 2 Anschlüsse G 3/4' (Überwurfmutter)
Sekundärseite (Trinkwasser)
- 3 Anschlüsse G 3/4' (Überwurfmutter)
- 1 Passstück für Kaltwasserzähler G
3/4' x 110 mm (KW Eintritt)
- Warmwasserthermostat (40 - 60 Grad C)
Technische Daten
- Trinkwassererwärmung
Leistung (kW): 75 bei VL 65 Grad C (50
Grad C/10 Grad C)
Zapfleistung (l/min): 27,1
- Druckstufe primärseitig und
trinkwasserseitig: PN10
- Primärheizungsnetz, max.
Differenzdruck (bar): 4
- Primärkaltwassernetz, min. statischer
Druck (bar): 1,5
- Primärheizungsnetz, max.
Vorlauftemperatur ( Grad C): 95
- Abmessungen (H/B/T) (mm): 613/530/150
- Gewicht (kg): 11,3
