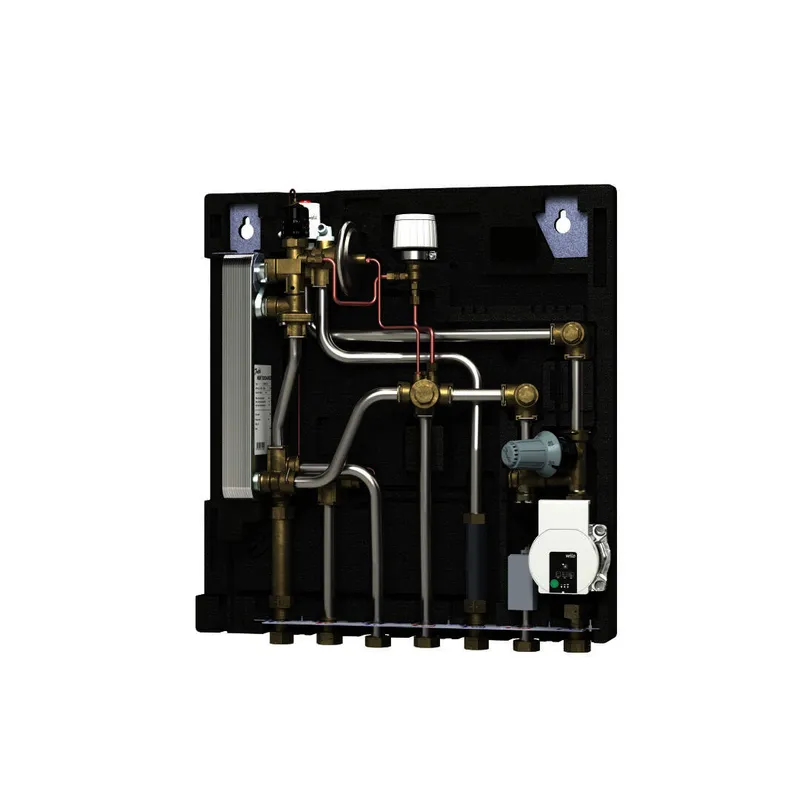

Kermi x-net Wohnungsstation S 55 gem. Heizkörper FBH-Heizkreis gemischt + Heizkörper ungemischt

Kermi x-net Wohnungsstation S 55 gem. HK
FBH-Heizkreis gemischt + HK ungemischt
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus
Edelstahl, mit Edelstahllot unter
Vakuum zu einer kompakten Einheit
verlötet. Neuartige Micro Plate
Wärmeübertragertechnologie mit
einzigartiger Plattenstruktur für
effektivere Wärmeübertragung, geringere
Druckverluste und längere Lebensdauer.
Starkwandige, flachdichtende
Gewindeanschlüsse. Korrosionsbeständige
Ausführung. Berechnung und Werkstoffe
entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE geprüft
gem. Druckgeräterichtlinie 97/23/EG
(PED).
Wärmeübertrager: Danfoss, Typ: XB06H-1
56 E
Sekundärseite (Heizung)
2 Anschlüsse G 3/4' (Überwurfmutter)
1 drehzahlgeregelte
Hocheffizienz-Umwälzpumpe
Fabrikat: Wilo
1 Rückschlagventil im Bypass
1 Festwertregler ohne Hilfsenergie
Fabrikat: Danfoss
Typ: FTC (15-50 Grad C)
1 Sicherheitstemperaturwächter (STW),
typgeprüft
Fabrikat: Danfoss
Typ: FH-ST (max. 56 Grad C)
Hinweis:
Der STW ist nicht elektrisch verdrahtet
und muss bei einer
Fußbodenheizungsanwendung fachmännisch,
gemäß dem Verdrahtungsplan im
Datenblatt bauseits angeschlossen
werden.
Sekundärseite (Trinkwasser)
3 Anschluss G 3/4' (Überwurfmutter)
1 Passstück für Wärmemengenzähler G
3/4' x110mm (Rücklauf), Fühleraufnahme
als Direkttauchfühler M 10x1mm
Technische Daten
Heizung
Leistung (kW): 15
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,64 /
1,29
und Druckverlust (kPa): 30 /
Trinkwassererwärmung
Leistung (kW): 51
max. Zapfleistung (l/min): 20
Primär
bei max. Volumenstrom (m3/h): 0,95
und Druckverlust (kPa): 41
Druckstufe: PN10
FW-Netz, max. Differenzdruck (bar): 4
KW- Netz, min. statischer- Druck (bar):
1,5
FW-Netz, max. Vorlauftemperatur ( Grad
C): 95
Elektrischer Anschluss: 230V AC
Abmessungen (H/B/T)) (mm): 590/545/150
Gewicht (kg): 20
