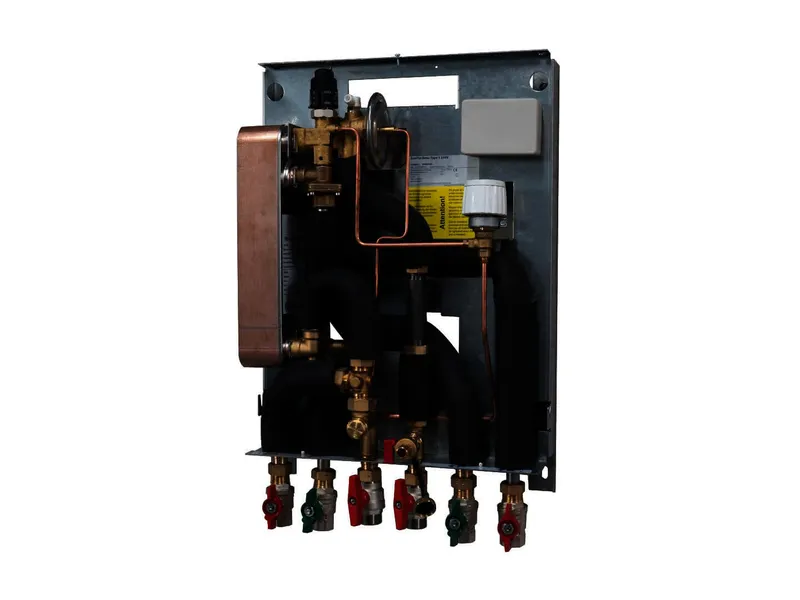

Kermi x-net Wohnungsstation EMX S45 Austauschlösung für Gas Etagenthermen

Kermi x-net Wohnungsstation EMX S45
Austauschlösung für Gas Etagenthermen
Ausführung
Kermi x-net Wohnungsstation EMX für direkte Heizung und hygienische sichere Warmwasserbereitung mit einem Regelventil ohne Hilfsenergie im Durchflusssystem.
Zum Austausch von Gas Etagenthermen in Bestandsgebäuden.
Montiert auf einer doppelten Grundplatte, für Aufputz-Wandmontage. Wärmegedämmte Rohrleitungen aus Edelstahl, Armaturen aus entzinkungs-freiem Messing.
Rohranschlüsse für primär Vorlauf- und Rücklaufleitungen, sekundär Vorlauf- und Rücklaufleitungen Heizung, Kaltwasser Eingang und Warmwasser Ausgang von unten.
Anschluss Primärleitungen von oben mittels optional erhältlichem x-net Verrohrungsset EMX primär möglich.
Abdeckhaube EMX in Farbe Weiß optional erhältlich.
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus
Edelstahl, mit Edelstahllot unter
Vakuum zu einer kompakten Einheit
verlötet. Neuartige
Wärmeübertragertechnologie mit
einzigartiger Plattenstruktur für
effektivere Wärmeübertragung, geringere
Druckverluste und längere Lebensdauer.
Starkwandige, flachdichtende
Gewindeanschlüsse. Korrosionsbeständige
Ausführung. Berechnung und Werkstoffe
entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE geprüft
gem. Druckgeräterichtlinie 97/23/EG (PED).
Primärseite
2 Anschlüsse G 3/4“ (Kugelhahn, Innengewinde)
1 gut zugänglicher Schmutzfänger
1 Passstück für Wärmemengenzähler G3/4“ x 110 mm im Rücklauf,
Fühleraufnahme als Direkttauchfühler M10x1 mm
Sekundärseite (Heizung)
2 Anschlüsse G ¾“ (Kugelhahn, Innengewinde)
Wärmeleistung (kW): 15
bei max. Volumenstrom (m3/h): 0,65
und Druckverlust (kPa): 8
Sekundärseite (Trinkwasser)
2 Anschlüsse G 3/4' (Kugelhahn, Innengewinde)
Technische Daten
Trinkwassererwärmung
Leistung (kW): 45 bei VL 65 °C (50 °C/10 °C)
Zapfleistung (l/min): 16,1
bei max. Volumenstrom (m3/h): 0,87
und Druckverlust (kPa): 22
Druckstufe primärseitig und sekundärseitig: PN10
Primärheizungsnetz, max. Druckdifferenz (bar): 4
Primärkaltwassernetz, min. statischer Druck (bar): 1,5
Primärheizungsnetz, max. Vorlauftemperatur (°C): 95
Reihenfolge Anschlüsse sekundär (von links nach rechts): VL sekundär Heizen, Warmwasser Ausgang, Kaltwasser Eingang, RL sekundär Heizen (65-130-65 mm)
Abmessungen (H x B x T): 637 mm x 410 mm x 204 mm
Gewicht (kg): 12 k
