Kermi Wandschienen-Set für Plan/Line-FHK BH755

Kermi Wandschienen-Set für Plan/Line-FHK
BH755
Wandschienen-Set bestehend aus einer
stabilen Blechkonstruktion zur
Wandmontage. Passend für Kermi Profil-
oder Plan-Flachheizkörper Typ 12, 22
und 33.
Mit einem unten angebrachten
Konsolenfuß mit Schallschutz zum
Aufsetzen des Heizkörpers. Im oberen
Bereich wird der Heizkörper durch einen
federgespannten Klemmmechanismus mit
Haken fixiert und somit gegen Ausheben,
Verschieben und Abziehen gesichert.
Eine laschenunabhängige Montage des
Heizkörpers ist möglich.
Serienfarbe: verzinkt.
Wandabstand: 34 mm
Für Flachheizkörper in den Bauhöhen:
300 mm, 400 mm, 500 mm, 554 mm, 600 mm,
750 mm, 900 mm oder 954 mm je nach
Ausführung.
Einsatzbereich beim Wandbaustoff:
- Kalksandvollstein
- Hochlochziegel z.B. Poroton
- Porenbeton z.B. Ytong
- Beton C26/25

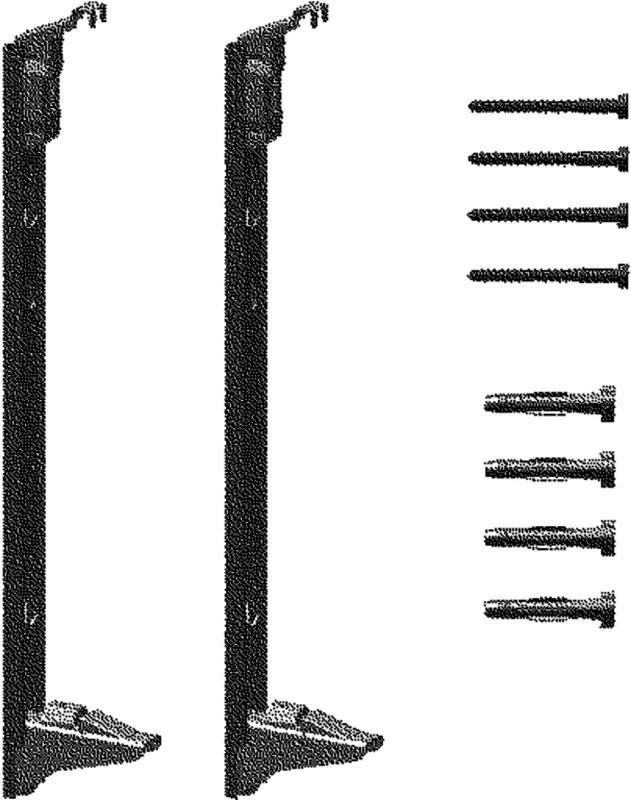

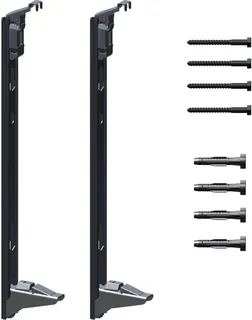

Der Lieferumfang des Wandschienen-Sets
besteht aus:
- 2 Wandschienen
- 4 Schrauben, 4 Dübel
- 1 Montageanleitung
Die Konsole ist entsprechend der
Heizkörper-Bauhöhe und dem Modell
auszuwählen.
Die Anzahl der Befestigungspunkte ist
entsprechend der Baugröße des
Heizkörpers, Einsatzfall / -ort und
vorliegendem Wandbaustoff auszuwählen.
Das Konsolenset erfüllt die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036.
Optional: Für Anforderungsklasse 3
(z.B. Schulen) kann die Konsole durch
eine geeignete Verschiebesicherung aus
Stahl bauseits nachgerüstet werden
