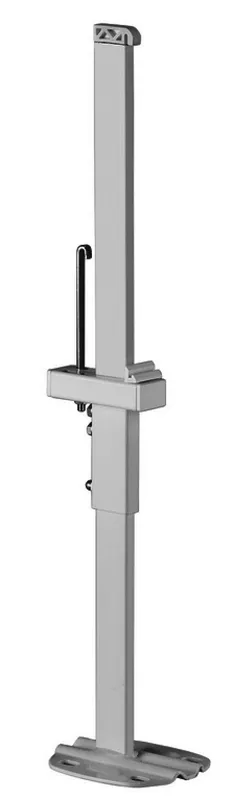

Kermi Standkonsole innenliegend teilbar f. Rohbodenmont. BH 300-554mm

Kermi Standkonsole komplett
als innenliegend als teilbare
Ausführung für die Heizkörpertypen 10,
11, 20, 21, 22, 30, 33, passend für
alle Bauhöhen.
Keine Verschweißung von Konsolenfuß mit
Standrohr, Höhe einstellbar Trägerrohr
mit Kunststoffauflage als tragendes
Teil, Fixierung durch Haken an unterer
Heizkörperlasche und Abstützung im
Heizkörper.
Farbe: Standard: Kermi weiß (ähnlich
RAL 9016)
Das Standkonsolen-Set besteht aus:
Konsolenfuß,
Verbindungsrohr,
Trägerrohr,
Verschlusskappe,
Konsolenbock,
Haken,
Sechskantmutter,
Scheibe,
Abstützung,
Zylinderschraube,
Verbindungswinkel,
Montageanleitung
Achtung:
Bei Montage des Typ 11 in
Ventilausführung ist das
Seitenausgleichsstück Typ 11 ZB01450001
erforderlich!
Bei Montage des Typ 10 ist das
Zubehör-Set Typ 10 ZB01520001
erforderlich!
Standkonsolen für die Bauhöhen 300,
400, 500 und 554 mm für Rohbodenmontage
(Konsolenfußhöhe: 245 mm, Abstand
Rohboden/Heizkörper = 300 mm)
Standkonsolen für die Bauhöhen 300,
400, 500 und 554 mm für
Fertigbodenmontage (Konsolenfußhöhe:
115 mm, Abstand Fertigboden/Heizkörper
= 170 mm)
Standkonsole für BH 600, 900, und 954
für Rohbodenmontage (Konsolenfußhöhe:
245 mm, Abstand Rohboden/Heizkörper =
300 mm)
Für BH 600, 750, 900 und 954 für
Fertigbodenmontage (Konsolenfußhöhe:
115 mm, Abstand Fertigboden/Heizkörper
= 170 mm)
Zwischenstück Typ 10
Seitenausgleichsstück Typ 11
Das Konsolenset erfüllt die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036. Anzahl der
Befestigungen in Abhängigkeit der
Heizkörpergröße wählen.
