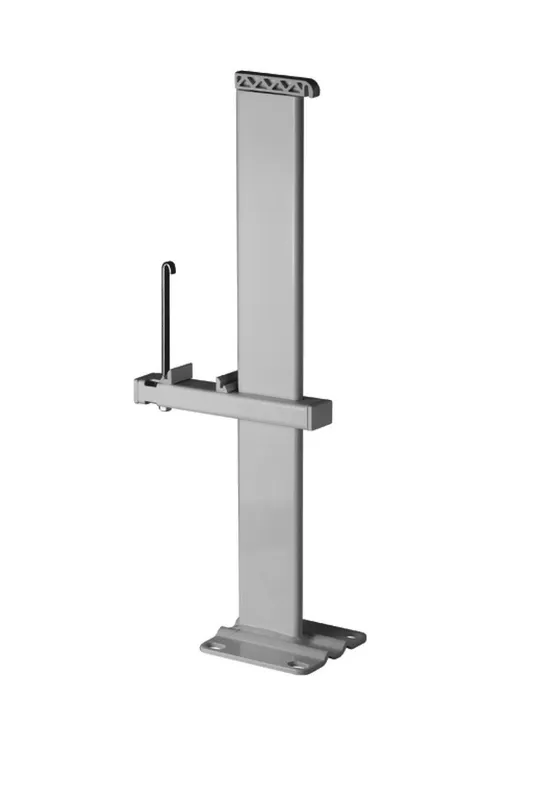

Kermi Standkonsole inneliegend 60x10 AK3 BH 200 Typ33 für Rohbodenmontage, weiß

Kermi Standkonsole inneliegend 60x10 AK3
BH 200 Typ33 für Rohbodenmontage, weiß
Standkonsole innenliegend für Bauhöhe
200 mm bestehend aus einer stabilen
Blechkonstruktion zur Bodenmontage.
Passend für Kermi Flachheizkörper vom
Typ 22 und 33 der Bauhöhe 200 mm.
Feste Verschweißung von Konsolenfuß mit
Standrohr, Trägerrohr mit
Kunststoffauflage als tragendes Teil,
Fixierung durch Haken an rückseitig
eingehängtem Laschenbügel und
Abstützung im Heizkörper.
Das Standkonsolen-Set besteht aus:
1 Konsolenfuß 100 x 105 mm mit
Standrohr 60 x 10 mm,
1 Trägerrohr (mit Gewindestift), 1
Haken (mit Scheibe und Mutter),
2 Konsolenböcke, 1 Abstützung, 2
Verschlusskappen, 1 Montageanleitung
Die Anzahl der Befestigungspunkte ist
entsprechend der Baugröße des
Heizkörpers, Einsatzfall / -ort und
vorliegender Bodenbeschaffenheit
auszuwählen. Das Konsolenset erfüllt
die Anforderungsklassen 2 und 3
gemäß der Richtlinie VDI 6036. Von
Unterkante Konsolenfuß bis Unterkante
Heizkörper maximaler Abstand 300 mm.
Optional: Für Anforderungsklasse 3
(z.B. Schulen) kann die Anzahl der
Befestigungen pro Heizkörper erhöht
werden.
Farbe Standard Kermi weiß (ähnlich RAL
9016)
Rohrlänge 310 mm (Fertigbodenmontage)
Rohrlänge 460 mm (Rohbodenmontage)
