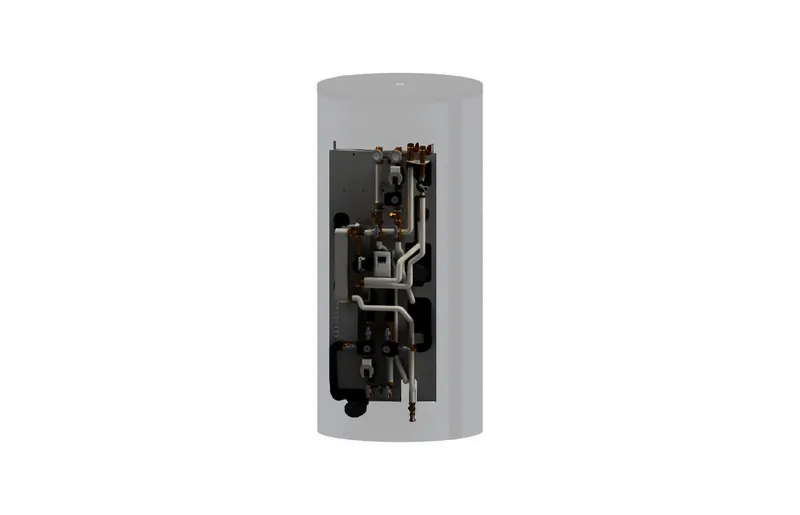

Kermi,Hydromodul, Heizkreis gemischt 9m FriWa Wärmeübertrager Sts

Kermi Hydromodul, Heizkreis gemischt 9m FriWa Wärmeübertrager Sts Das werkseitig vormontierte Hydromodul ist für die schnelle, fehlerfreie und einfachste Montage am x-buffer flex Schichtenpufferspeicher konzipiert. Alle elektrischen Komponenten sind bereits in der Elektrobox vorverdrahtet und werden mit handelsüblichen Standardkabel mit der Wärmepumpenregelung bauseits verbunden. Die ab Werk vormontierten hydraulischen Komponenten bestehen aus: - Speicherbeladung Enthält 2 Umschaltventile (Kvs-Wert 12) und sorgt für eine optimale Beladung der Hoch- und Niedertemperaturebene des Kermi Schichtenpufferspeichers. Die integrierte Speicherladepumpe ist drehzahlgeregelt (EEI<=0,21), damit die Beladung durch die modulierende x-change dynamic Wärmepumpenbaureihe in jedem Betriebszustand effizient und bedarfsgerecht erfolgen kann. Vor- und Rücklaufabsperrhähne und Schwerkraftbremse integriert. Umwälzpumpe: Wilo Para G 25 180/8 iPWM1 Stellmotor: ESBE ARA551,60s,230V,3 Punkt Anschluss Wärmepumpe: Innengewinde R 1 1/4', Achsabstand 125 mm - Heizkreis gemischt, Förderhöhe 9m Hocheffiziente Heizkreispumpengruppe (EEI<=0,21) mit elektronisch geregelter Umwälzpumpe zur Leistungsanpassung. Vor- und Rücklaufabsperrhahn mit integriertem Thermometer, Fühlerhülse und Schwerkraftbremse. Umwälzpumpe WILO Para G 25 180/9 SC Mischventil (Kvs 7,4) mit Stellmotor ESBE ARA 551, 60s, 230V, 3 Punkt Anschluss Heizsystem: Innengewinde R 1', Achsabstand 125 mm - Frischwasserstation edelstahlgelötet Die elektronisch geregelte Warmwasserbereitung erfolgt im Durchlaufprinzip, so dass eine möglichst hygienische und bedarfsgerechte Warmwassererwärmung sichergestellt wird. Die drehzahlgeregelte Ladepumpe regelt die eingest. Zapftemp. schnell u. effizient.Der Edelstahl-Wärmeübertrager ist edelstahlgelötet und zur Reduzierung des Verkalkungsrisikos senkrecht angeordnet. Die Modbus-Schnittstelle zur direkten Kommunikation mit dem Kermi x-center x-40-Regler ermöglicht eine einfache Bedienung über die Wärmepumpenregelung. Anschlüsse gebäudeseitig: Innengewinde R 1', Achsabstand 70 mm Leistungsdaten Kaltwasser-/Warmwasser-/ Speichertemperatur (Grad Celsius): Spitzenvolumenstrom 10/45/50: 20 l/min Spitzenvolumenstrom 10/45/55: 27 l/min Spitzenvolumenstrom 10/50/65: 31 l/min Sämtliche hydraulische Komponenten werden durch die mitgelieferten und bereits gedämmten Edelstahlwellrohre flachdichtend mit dem Speicher verbunden. Alle Komponenten sind von vorne zugänglich. Der Anschluss der Heizkreise und der TWE-Erwärmung erfolgt von oben, der Anschluss zur Wärmepumpe wird von unten rechts oder unten links aus der Verkleidung geführt. Abmessungen Hydromodul: 1810x700x270 mm Die EPP-Verkleidung wird am Hydromodul werkzeuglos montiert und sorgt für ein ansprechendes Erscheinungsbild. Baustoffklasse EPP: B1 nach DIN 4102 Abmessung EPP-Verkleidung:1915x760x405mm Hydromodul bestehend aus: - Speicherladung - Heizkreis gemischt, Förderhöhe 9m - Frischwasserstation, edelstahlgelötet - EPP-Verkleidung
