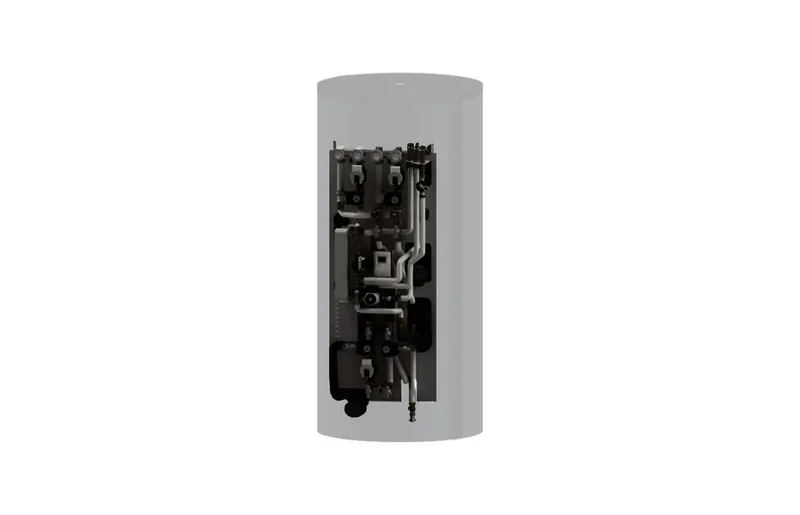

Kermi,Hydromodul, 2x Heizkörper gemischt 6m FriWa Sts,Zirkulation,Speicherschichtung

Kermi Hydromodul, 2x HK gemischt 6m

FriWa Sts,Zirkulation,Speicherschichtung

Das werkseitig vormontierte Hydromodul

ist für die schnelle, fehlerfreie und

einfachste Montage am x-buffer flex

Schichtenpufferspeicher konzipiert.

Alle elektrischen Komponenten sind

bereits in der Elektrobox vorverdrahtet

und werden mit handelsüblichen

Standardkabel mit der

Wärmepumpenregelung bauseits verbunden.

Die ab Werk vormontierten hydraulischen

Komponenten bestehen aus:

• Speicherbeladung

Enthält 2 Umschaltventile (Kvs-Wert 12)

und sorgt für eine optimale Beladung

der Hoch- und Niedertemperaturebene des

Kermi Schichtenpufferspeichers. Die

integrierte Speicherladepumpe ist

drehzahlgeregelt (EEI<=0,21), damit die

Beladung durch die modulierende

x-change dynamic Wärmepumpenbaureihe in

jedem Betriebszustand effizient und

bedarfsgerecht erfolgen kann. Vor- und

Rücklaufabsperrhähne und

Schwerkraftbremse integriert.

Umwälzpumpe: Wilo Para G 25 180/8 iPWM1

Stellmotor: ESBE ARA551,60s,230V,3 Punkt

Anschluss Wärmepumpe: Innengewinde R 1

1/4', Achsabstand 125 mm

• 2x Heizkreis gemischt, Förderhöhe 6m

Hocheffiziente Heizkreispumpengruppe

(EEI<=0,21) mit elektronisch geregelter

Umwälzpumpe zur Leistungsanpassung.

Vor- und Rücklaufabsperrhahn mit

integriertem Thermometer, Fühlerhülse

und Schwerkraftbremse.

Umwälzpumpe WILO Para G 25 180/6 SC

Mischventil (Kvs 7,4) mit Stellmotor

ESBE ARA 551, 60s, 230V, 3 Punkt

Anschluss Heizsystem: Innengewinde R

1', Achsabstand 125 mm

• Frischwasserstation edelstahlgelötet

Die elektronisch geregelte

Warmwasserbereitung erfolgt im

Durchlaufprinzip, so dass eine

möglichst hygienische und

bedarfsgerechte Warmwassererwärmung

sichergestellt wird. Die

drehzahlgeregelte Ladepumpe regelt die

eingest. Zapftemp. schnell u. effizient.

Die Modbus-Schnittstelle zur direkten

Kommunikation mit dem Kermi x-center

x-40-Regler ermöglicht eine einfache

Bedienung über die Wärmepumpenregelung.

Zirkulation:

Für einen erhöhten Warmwasserkomfort

stellt die Zirkulationspumpe auf

Anforderung oder über individuelle

Zeitprogramme Warmwasser an den

Zapfstellen zur Verfügung.

Speicherschichtung:

Zur Erhaltung der Speicherschichtung im

Zirkulationsbetrieb wird, abhängig von

der Rücklauftemperatur, der Rücklauf

umgeschaltet und in die mittlere

Speicherebene eingeschichtet. Typ

Umschaltventil: ESBE SLB 136 24V AC/DC

Anschlüsse gebäudeseitig: Innengewinde

R 1', Achsabstand 70 mm

Leistungsdaten Kaltwasser-/Warmwasser-/

Speichertemperatur (Grad Celsius):

Spitzenvolumenstrom 10/45/50: 20 l/min

Spitzenvolumenstrom 10/45/55: 27 l/min

Spitzenvolumenstrom 10/50/65: 31 l/min

Sämtliche hydraulische Komponenten

werden durch die mitgelieferten und

bereits gedämmten Edelstahlwellrohre

flachdichtend mit dem Speicher

verbunden. Alle Komponenten sind von

vorne zugänglich. Der Anschluss der

Heizkreise und der TWE-Erwärmung

erfolgt von oben, der Anschluss zur

Wärmepumpe wird von unten rechts oder

unten links aus der Verkleidung geführt.

Abmessungen Hydromodul: 1810x700x270 mm

Die EPP-Verkleidung wird am Hydromodul

werkzeuglos montiert und sorgt für ein

ansprechendes Erscheinungsbild.

Baustoffklasse EPP: B1 nach DIN 4102

Abmessung EPP-Verkleidung:1915x760x405mm

Hydromodul bestehend aus:

• Speicherladung
• 2x Heizkreis gemischt, Förderhöhe 6m
• Frischwasserstation, edelstahlgelötet,
• Zirkulation, Speicherschichtungsset
• EPP-Verkleidung
