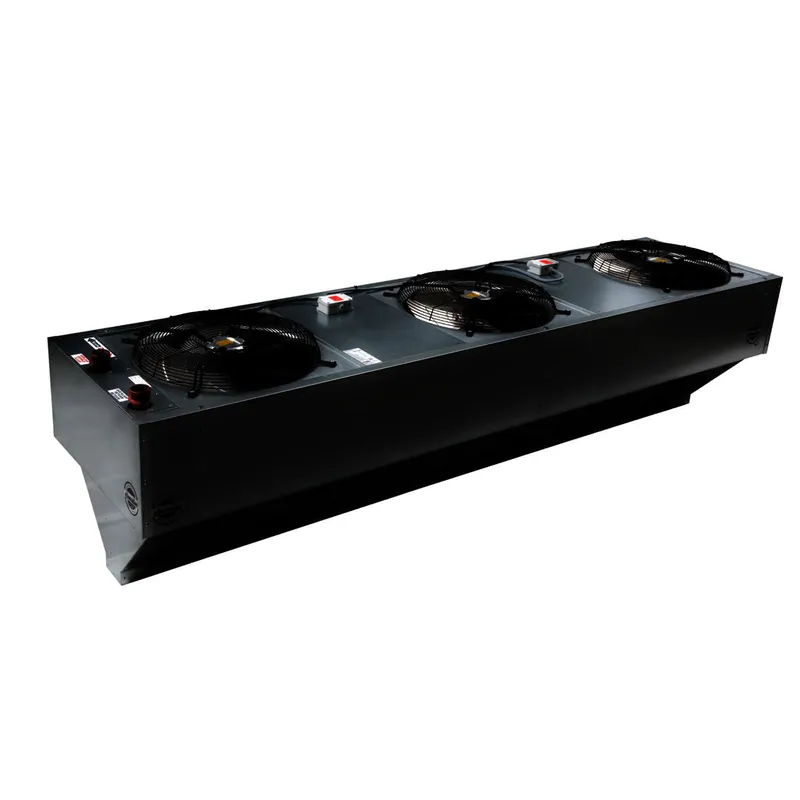

Kampmann ProtecTor Luftschleier Typ 0302076 WTA CU alu. L:3000, B: 840 mm

Kampmann Luftschleier ProtecTor zur Montage oberhalb oder seitlich von
Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger,
dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent
EP 1462730).
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile
ausblasseitig anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden
Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der
beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere
Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen
thermischen Auftriebs und der höheren Geschwindigkeit.
Montageausführung horizontal (über dem Tor), Anschluss links
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 120
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
2-stufiger Sichel-Leiseläufer-Ventilator mit wartungsfreiem
Drehstrom-Außenläufer-Motor.
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Baugröße 30
Abmessungen mm 840 x 360 x 3000
Gewicht kg 159
Anschluss 2 Zoll
Schaltstufe 2 1
SFP-Wert Ws/m3 266 217
Luftvolumenstrom,
gesamt m3/h 21500 17900
Luftvolumenstrom,
Vorschleier m3/h 8030 6640
Luftvolumenstrom,
Warmluftschleier m3/h 13470 11260
Leistungsaufnahme W 1590 1080
Stromaufnahme A 3 1,9
Schalldruckpegel dB(A) 66 62
Schallleistungspegel dB(A) 82 78
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 100,3 79,5
Luftaustrittstemperatur GradC 41,9 40,8
Wasservolumenstrom m3/h 9 7
Wasserwiderstand kPa 17,3 10,9
Fabrikat Kampmann
Art.-Nr. 255000302076
Artikel/Rabatt-Gruppe 255 Verwendungshinweis: Das System ProtecTor ist ausschließlich zur Abschirmung von Kaltlufteinfall bei dauernd oder zeitweise geöffneten Toren in Industrie- und Gewerbebauten bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer/Betreiber des Geräts. Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Hinweise zur Sicherheit, zum Betrieb und zur Instandhaltung/Wartung.
