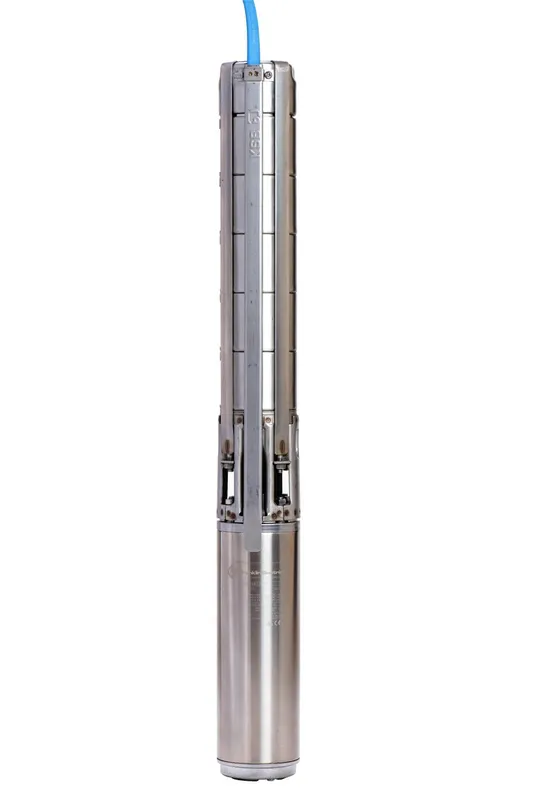

KSB Unterw.motorp. UPA C 100-2/23 EE - DN100-1,1 - 3ph 400 V - Rp 1 1/4

Mehrstufige, einflutige
Unterwassermotorpumpe in
Gliederbauweise, aus Edelstahl für
Brunnendurchmesser ab 100 mm (4 Zoll).
Hauptanwendungen und Funktion:
Unterwassermotorpumpe zum Fördern von
Trinkwasser, Beregnungsanlagen,
Bewässerungsanlagen, Industrietechnik,
Druckerhöhungsanlagen,
Grundwasserabsenkung,
Hauswasserversorgung,
Wasserversorgungsanlagen, TGA
leicht verunreinigtem Wasser (bis max.
30 Grad C Dauerbetrieb und zulässigen
Sandgehalt bis 50 g/mg3)
Flexibler Einbau in vertikaler, schräger
oder horizontaler Lage
Alle Stahlteile aus
korrosionsbeständigem Edelstahl
Ausstattung:
Integriertes Rückschlagventil am
Pumpenabgang
Fördermedium geschmierte
Radialgleitlagerung in der Pumpe und
Zwischenlagerung in jeder Stufe
Pumpen Druckstutzen mit Gewindeabgang Rp
1 1/4 bis Rp 2 oder Flansch DN40 bis
DN50 (optional)
NEMA Standardanschlussausführung für 4
Zoll und 6 Zoll
Einphasen-Wechselstrommotor (inklusive
Anlaufgerät mit thermischem
Überstromrelais), 3 ph Drehstrommotor
oder Synchronmotor (IPMSM)
Füllmediums geschmiertes,
selbsteinstellendes Axialgleitlager im
Motor
Intrigierte Druckausgleichsmembrane im
Motor für maximale Eintauchtiefe bis 350
m
Komplettes Aggregat und elektrische
Leitung mit Trinkwasserzulassung
Betriebsdaten:
Fördermedium: ___________________
Förderstrom: 2.1 m3/h
Förderhöhe: 135 m
Betriebstemperatur: max. 30 oC
Antrieb:
Unterwassermotor in Spaltrohrausführung
für Drehstrom mit Anschlussleitung
Motorgröße: DN100-1,10
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Drehzahl: 2800 1/min
Nennleistung Motor: 1.1 kW
Nennstrom: 2.8 A
Einschaltart: direkt
Länge Anschlussleitung: 1.5 m
Optionales Zubehör:
Überwachung/Steuerung/Regelung:
UPA Control
Trockenlaufschutzvorrichtung
voll-/halbautomatischer Betrieb
Schaltautomat Cervomatic EDP.2
Schaltautomat Controlmatic E
Zubehör zur Pumpe
Lagerböcke
Kühl-, Saug-, Druckmantel,Trag-u.
Montageschellen
Motor Zubehör:
Elektrische Anlängeleitung
opt.:angelängt oder beigelegt
Leitungsverbinder und Schellen
Werkstoffe:
Werkstoffausführung: EE
Laufräder: AISI 304
Welle Pumpe: AISI 431
Lager Pumpe: EPDM
Welle Motor: AISI 431
Motorgehäuse: AISI 304
Maße und Anschlüsse:
Steigrohranschluss: Rp 1 1/4
mögliche Einbaulage: h + v + s
(H=horizontal / V=vertikal / S=schräg)
Länge: 933 mm
Durchmesser (Dmax): 98 mm
Gewicht: 15,9 kg
Bestelldaten:
Fabrikat: KSB
Baureihe: UPA C 100
Baugröße: 2/23 EE
Artikelnummer: 48257456
EAN/GTIN: 4031932301657
Materialpreisgruppe: AQ Verwendungshinweis: Kein Verwendungshinweis vorhanden
