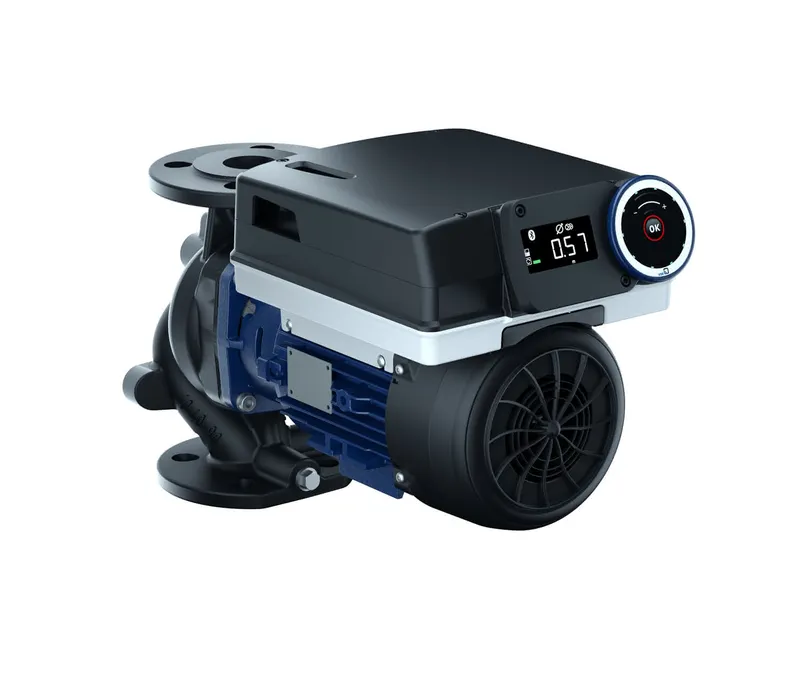

KSB Inlinepumpe EtaLine Pro 065-065-090 2850 1/min, 0,8kW, geregelt

EtaLine Pro - kompakter, flexibler,
effizienter
Servicefreundliche, hocheffiziente,
drehzahlgeregelte Inline-Pumpe mit
trockenlaufendem
Permanentmagnet-Synchronmotor.
Integrierte, durchdachte
Pumpenfunktionen. Den
Effizienzanforderungen der ErP
Richtlinien weit voraus. Einsetzbar für
Heizungs-/ Klimaanwendungen und
Wassersysteme.
Betriebsarten
- Konstantdruckregelung sensorlos
- Proportionaldruckregelung sensorlos
- Dynamic Control sensorlos
- Konstantförderstromregelung sensorlos
- Konstanttemperaturregelung über
Analog-Signal
- Konstantdifferenztemperaturregelung
über analoge Signale
- Temperaturgeführte
Differenzdruckregelung über
Analog-Signal
- Konstante Drehzahl (Stellerbetrieb)
- Saugdruck über Analog-Signal
- Enddruck über Analog-Signal
- Differenzdruck über Analog-Signal
- Förderhöhe über Analog-Signal
Funktionen
- Integrierte Bluetooth LE-Schnittstelle
- Kostenlose KSB FlowManager App als
intuitive Bedienmöglichkeit. Einfache
Anpassung der Einstellungen des
Pumpenaggregats und Durchführung eines
Software Updates.
- Sollwertvorgabe über das
Bedienelement, die KSB FlowManager App
oder Analog-Signal 0-10 V DC / 0-20mA
- Parameterloser hydraulischer
Prozessregler für die sensorlose
Regelung
- PID-Regler für die Regelung mit
externem Sensor
- Monitoring und Steuerung der Pumpe
über die KSB FlowManager App
- Bedienerschnittstelle mit
Bedienelement, LED-Segment-Anzeige und
Display zur Anzeige der gewählten
Betriebsart und verschiedener
Betriebswerte (Förderhöhe, Förderstrom,
Drehzahl, elektrische Leistung)
- Betriebsstundenzähler
- Energiezähler (von der Pumpe insgesamt
aufgenommene elektrische Energie)
- Fördermengenzähler (von der Pumpe
insgesamt geförderte Wassermenge)
- Anzeige von Fehlercodes im Display und
Fehlerhistorie über die KSB FlowManager
App
- Integrierte Motorschutzfunktionen
- Einstellbare Anfahrrampe und
Betriebsrampe
- Feldorientierte Regelung
(Vektorregelung)
- Externe Meldung via Digitaleingang
- Generierung Testalarm
- Förderstromschätzung
- Deblockierfunktion
- Erkennung von Fremddurchströmung
- Nachtabsenkung (Alternativer Sollwert
über Digitaleingang)
- Service Intervall Pumpe und Motorlager
parametrierbar
- Kabelbruchüberwachung
- Low Flow Derating (Hydraulische
Blockade Erkennung)
- Sensorloser Trockenlaufschutz
- Betriebspunktschätzung
- Kennfeldüberwachung durch Min-Flow /
Max-Flow Warnungen und Begrenzung
- Lastprofilermittlung und Anzeige über
die KSB FlowManager App
- Wärmemengenerfassung über analoges
Signal
- Funktionslauf
- Doppelpumpenbetrieb mit Redundanz-
oder Spitzlastfunktion in integriertem
Mehrpumpenmanagement
- Automatischer, intelligenter
Pumpenwechsel im Doppelpumpenbetrieb
- Speed Equalizer für den
Doppelpumpenbetrieb
Pumpenintegrierte
Kommunikationsschnittstellen
- 2 x Digitaleingang konfigurierbar
(Start/Stopp, Fehler-Reset)
- 2 x Analogeingang konfigurierbar
(0/2-10V oder 0/4-20mA)
- 2 x potentialfreie Relais (Wechsler)
konfigurierbar für verschiedene
Betriebszustandsinformationen
Werksseitige Konfiguration: Relais 1 =
Betriebsmeldung / Relais 2 = Störmeldung
Betriebsdaten
Fördermedium:
Maximal zulässige Mediumtemperatur:
Dichte Fördermedium:
Kinematische Viskosität Medium:
Förderstrom:
Förderhöhe:
Aufstellungsart:
Nenndruck Druckstutzen: 6/10/16
Nenndruck Saugstutzen: 6/10/16
Nennweite Saugstutzen:
Nennweite Druckstutzen:
Betriebsspannung:
Elektrische Anschlussleistung P1:
Elektrischer Eingangsstrom I1:
Mindesteffizienzindex (MEI):
Energieeffizienzindex (EEI):
Pumpendrehzahl im Betriebspunkt:
Schutzart Aggregat: IP55
Zulässige maximale Umgebungstemperatur
im Betrieb: 40 Grad C
Werkstoffe
Werkstoff Spiralgehäuse: Grauguss
KTL-beschichtet (EN-GJL-250+KATAPHORESE)
Werkstoff Gehäusedeckel: Grauguss
KTL-beschichtet (EN-GJL-250+KATAPHORESE)
Werkstoff Welle: Edelstahl
(1.4021+QT650/S)
Werkstoff Laufrad: Kunststoff mit
Glasfaseranteil (PPS-GF40 DW009)
Werkstoff Wellendichtung produktseitig:
Q7Q7EGG
Wellendichtungsausführung: EGLRD
A-Deckel mit Entlüftung
Anschlussmaße
Rohranschluss:
Baulänge:
Service-Dienstleistungen
Inbetriebnahme durch KSB-Kundendienst
Zubehör
- Zubehörsatz M12-Kit, für die
physikalische Verbindung der
Pumpenaggregate im Doppelpumpenbetrieb.
Je Pumpenaggregat ist ein Zubehörsatz
erforderlich. Matr. Nr. 05213248.
- Abschlusswiderstände CAN. Für den
Busabschluss im Doppelpumpenbetrieb.
Matr. Nr. 01522993
- Buskabel, vorkonfektioniert,
geschirmt. Für den Doppelpumpenbetrieb.
Zum Durchschleifen des KSB-Gerätebus
von Pumpenaggregat zu Pumpenaggregat mit
Hilfe des Zubehörsatzes M12-Kit.
Länge Buskabel Materialnummer
Länge 1m 05238634
Länge 2m 05238635
Länge 3m 05238636
Länge 5m 05238637
Länge 10m 05238638
Länge 20m 05238639
- KIT-ZUSATZMODUL MODBUS RTU ETLP/PD3.
Für die Anbindung des Pumpenaggregates
an
Modbus-Netzwerke. Überwachung, Steuerung
und Regelung des Pumpenaggregates im
Einzelpumpenbetrieb
und Doppelpumpenbetrieb (im
Doppelpumpenbetrieb ist ein Modul für
das Pumpensystem ausreichend).
Matr. Nr. 05284590
- M12-Stecker, zum
Selbstkonfektionieren. Für Modbus,
BACnet und Profibus. Matr. Nr. 05265994
- M12-Buchse, zum Selbstkonfektionieren.
Für Modbus, BACnet und Profibus. Matr.
Nr. 05265993
- Buskabel CAN, BACnet und Modbus.
Abgelängt zum Selbstkonfektionieren,
geschirmt, twisted pair,
Kabel 2 x 2 x 0,22 mm2.
Länge Buskabel Matr. Nr.
Länge 1 m 01111184
