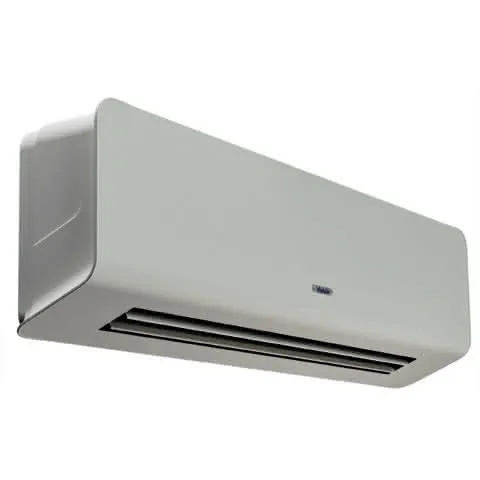

Kampmann Wandgerät KaCool W BG:3 2Lt RAL9016 stufenlose EC-Ventilatoren mit KaControl

Kampmann Fan Coil KaCool W Wandgerät mit formschönen Design zur
Klimatisierung von Räumen.
Die flache Sichtblende (185 mm) aus einer Kombination von Metall und
Kunststoff überzeugt mit ihrer schlichten Optik in RAL 9016 Matt
(verkehrsweiss).Die Sichtblende lässt sich mittels zweier Schrauben
anbringen und entfernen. Ohne die Blende werden sämtliche Komponenten
zugänglich. Einstellbare Lamellen lenken die Luft gezielt in den Raum.
An der obenliegenden Luftabsaugung befindet sich ein regenerierbarer ISO
COARSE 30% (G2) Luftfilter, der ohne Werkzeug ein- und ausgeschoben
werden kann.Zur Montage wird das Grundgerät ohne Sichtblende mithilfe
der mitgelieferten Bohrschablone an die Wand montiert. Anschließend
folgt der Anschluss der wasserseitigen und elektrischen Leitungen. Die
montagefreundliche Konstruktion des Gerätes sowie die Zugänglichkeit
relevanter Komponeten reduzieren die Zeit der Montage, Wartung und
Reinigung. Die lose als Zubehör lieferbaren Ventilkits oder
Kondensatpumpe werden innerhalb des Gerätes plaziert, um die Ästhetik
des Kaltwasserwandgerätes zu wahren.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Lufteintrittstemp. GradC 30
Max. Glykolanteil % 50
Kondensatwanne aus ABS-Material
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Regelungssystem KaControl C1 werksseitig montiert und verdrahtet.
Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung
als Folgegerät.
- Raumregelung von bis zu sechs Geräten über KaController, erweiterbar
auf bis zu 30 Geräte über CANbus-Schnittstelle (CANbus-Karte
erforderlich)
- Steckplatz für opt. Schnittstellen
- CANbus/ Modbus/ KNX-Karte
- Temperaturerfassung über Sensor im Raumbediengerät oder
Luftansaugfühler
- ein digitaler Eingang parametrierbar:
- Gerät Ein/Aus
- Umschaltung Komfort/Economy
- Umschaltung Heizen/Kühlen Changeover
- Fensterkontakt, Präsenzmelderkontakt
- Kartenleserkontakt
Ausgang zur stetigen (0-100%) Ansteuerung des EC-Ventilators.
Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm im KaController oder
digitalen Eingang aktivierbar Raumfrostschutzsteuerung. Fünfstufige
Lüfteransteuerung 1-2-3-4-5 Bedarfsabhängiger Ventilatorautomatikbetrieb
mit stetiger (0-100 %) Lüfteransteuerung, Abschaltung bei Störung.
Baugröße 3
Abmessungen mm 185 / 333 / 1235
Gewicht kg 17
Anschluss 1/2 Zoll
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 822 690 557 425 292
Leistungsaufnahme W 30 21 14 9 6
Stromaufnahme mA 128 91 62 40 25
Schalldruckpegel dB(A) 46 42 38 32 26
Schallleistungspegel dB(A) 54 50 46 40 34
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 3527 3121 2690 2227 1715;Kühlleistung, sensibel W 2758 2405 2037 1648 1230
Luftaustrittstemperatur GradC 17 16,6 16,1 15,4 14,4
Wasservolumenstrom l/h 608 538 463 384 295
Kondensat l/h 1,2 1,1 1 0,9 0,8
Wasserwiderstand kPa 35,4 28,7 22,3 16,1 10,3
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
