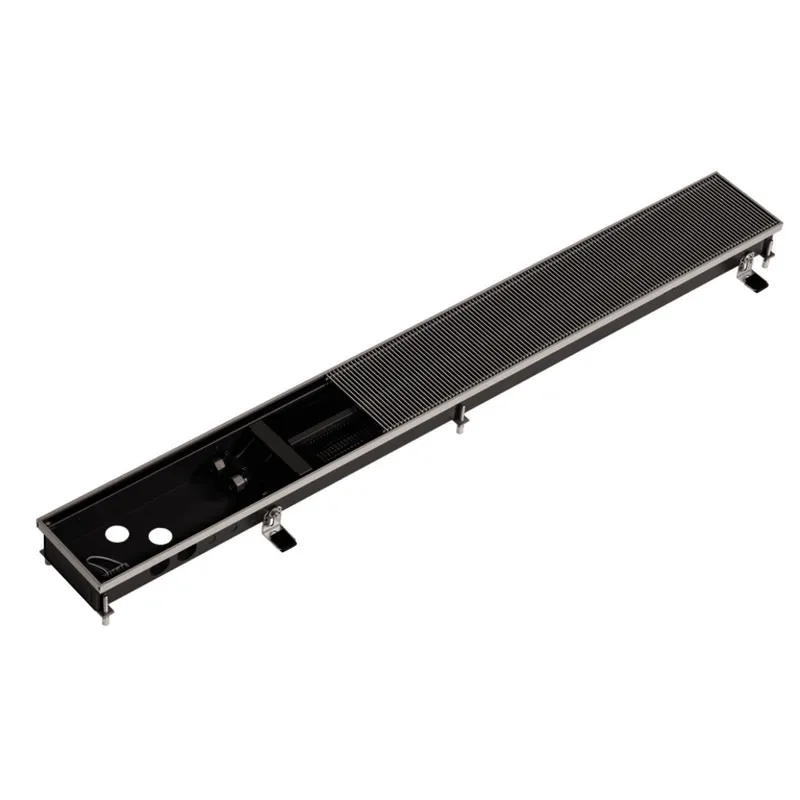

Kampmann Unterflurkonvektor QK nano 165/00 070/165/1600 Q-Rost Stahl RAL9006 besch.

Kampmann Unterflurkonvektor Katherm QK nano mit geringer Bauhöhe als
einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit
Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1
und 2 geprüft.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 3.65E+01
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet.
Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung,
trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben
zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für
Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit
Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem
Anschlussbereich.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen inkl. Verdrehsicherung, grafit-grau beschichtet. Mit
Luftleitblech.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 15
Mit integrierter Entlüftungsmöglichkeit.
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Motorüberwachung mit interner
Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet.
Mit FineLine Rost aus Dreiecks-Vollprofilen mit Stützprofilen, in
starrer Ausführung.
Regelungsvariante elektromechanisch 230 V
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit.
Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des
Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V.
Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal.
Motorüberwachung mit integrierter Abschaltung bei Störungen.
Baulänge mm 1600
Baubreite mm 165
Bauhöhe mm 70
Rostart Quer-Rost FineLine
Rostausführung Stahl RAL 9006 beschichtet
Stabhöhe mm 4,5
Stabtiefe mm 2,2
Stababstand mm 4,8
Freier Querschnitt ca. % 70
Gewicht kg 10,9
Anschluss 1/2 Zoll
einseitig links
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 221 228 231 288 383
Luftvolumenstrom m3/h 150 120 100 70 50
Leistungsaufnahme W 9 8 6 6 5
Stromaufnahme mA 95 79 68 60 57
Schalldruckpegel dB(A) 37 32 25 17 13
Schallleistungspegel dB(A) 45 40 33 25 21
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Raumlufttemperatur GradC 20
Wärmeleistung W 1549 1323 1080 811 497
Wasservolumenstrom l/h 133 114 93 70 43
Wasserwiderstand kPa 3,4 2,5 1,8 1,1 0,4
Fabrikat Kampmann
Art.-Nr. 44217072232700
Artikel/Rabatt-Gruppe 442 Verwendungshinweis: Katherm QK nano sind ausschließlich in Innenräumen (z.B. Wohn- und Geschäftsräume, Ausstellungsräume etc.) einzusetzen. Nicht einsetzbar in Feuchträumen wie Schwimmbädern oder draußen. Während des Einbaus sind die Produkte gegen Feuchtigkeit zu schützen. Im Zweifelsfall ist der Einsatz mit dem Hersteller abzustimmen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
