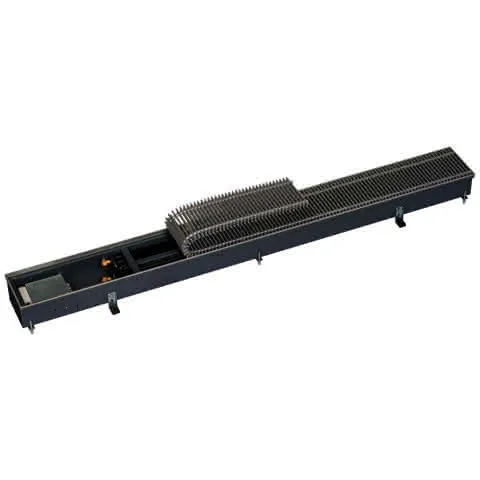

Kampmann Unterflurkonvektor Katherm QK 215/C1 112/215/1800 R-Rost 12 alu. natur elox.

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf
Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion.
Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 8.24E+01
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet.
Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung,
trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben
zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für
Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit
Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem
Anschlussbereich.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau
beschichtet.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 15
Mit integrierter Entlüftungsmöglichkeit.
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Motorüberwachung mit interner
Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet.
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten
Stahl-Spiralfedern, mit farblich passenden Distanzhülsen.
Regelungsvariante KaControl SmartBoard
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit,
inklusive Netzteil 230V/24V.
Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung
als Folgegerät im Gruppenbetrieb, alternativ Einzelgeräteansteuerung
über analoges 0-10V-Signal, alternativ Einzelgeräteansteuerung über
Kommunikationskarten.
KaControl Steuerplatine
Regelungsund Steuerungsfunktionen:
- Raumregelung von bis zu sechs Geräten über KaControl
t-LAN-Schnittstelle
- Raumregelung von bis zu 30 Geräten über CANbus-Schnittstelle
(CANbus-Karte erforderlich)
- Temperaturerfassung wahlweise über Sensor im Raumbediengerät oder
externen Raumtemperaturfühler
- Steckplatz für optionale Kommunikationskarten zur Integration in
Automationsnetzwerke:
- KNX TP
- Modbus RTU
- BACnet/IP (nicht für Produkte der Katherm Familie)
- Zwei digitale Eingänge, parametrierbar, Verfügbarkeit abhängig von der
Produktfamilie
- Kondensatalarm
- Gerät Ein/Aus
- Umschaltung Komfort/Economy mit invertierbarer Schaltlogik
- z.B. für die Erfassung von Fensterkontakt, Präsensmeldung oder
Kartenlesemeldung
- Drei analoge Eingänge für
- Raumtemperaturfühler
- Anlegetemperaturfühler
- Registerfühler
- 2 digitale Ausgänge zur Ansteuerung:
- Heizventil 24VDC
- Kühlventil 24VDC
- Störmeldung 24VDC, nur bei 2-Leiteranwendungen
- Ventilatorfreigabe über Anlegetemperatur durch Medienüberwachung
(optional)
- Raumfrostschutzsteuerung
- Gerätefrostschutzsteuerung
- Offsetfunktion für Temperaturfühler
- Bedarfsabhängiger Ventilatorautomatikbetrieb mit stetiger (0-100 %)
Lüfteransteuerung
- Wahlweise manuelle Lüftersteuerung 0-1-2-3-4-5
- Einbindung der natürlichen Konvektion in die Regelsequenz parametriert
- Sequenzielle Ansteuerung von Ventil (Auf/Zu) und Ventilator,(stufenlos) über einen einzigen Datenpunkt 0-10VDC. Motorüberwachung mit
Störmeldeverarbeitung auf der KaControl-Steuerplatine werksseitig
anschlussfertig verdrahtet.
Baulänge mm 1800
Baubreite mm 215
Bauhöhe mm 112
Rostart Roll-Rost
Rostausführung Aluminium, natur eloxiert
Stabhöhe mm 18
Stabtiefe Verwendungshinweis: Die Geräte dienen zum Heizen für alle Gebäudebereiche, in denen im Winter geheizt werden soll. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
