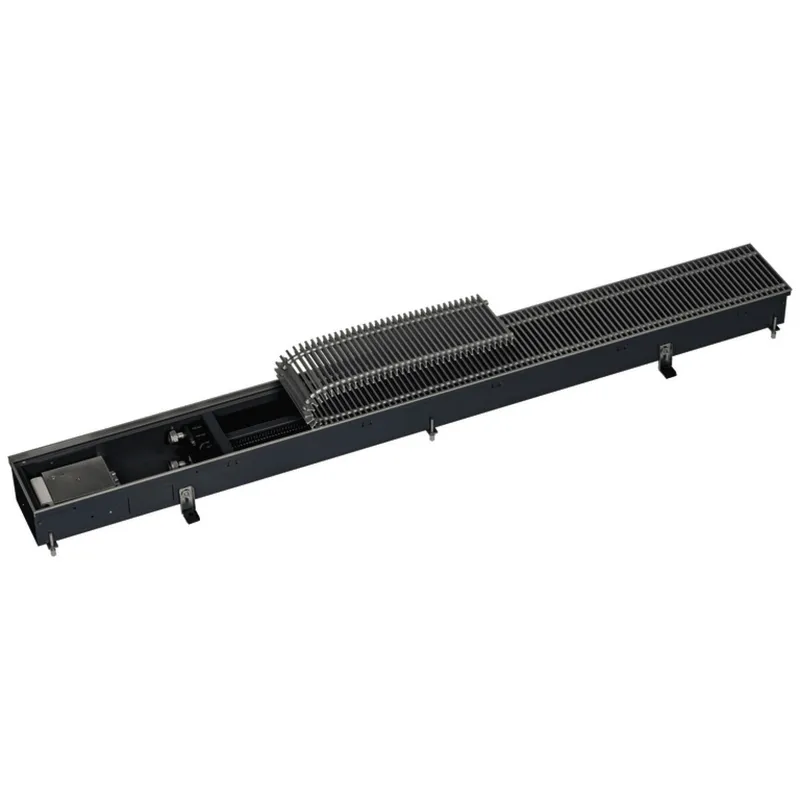

Kampmann Unterflurkonvektor Katherm QK 215/24 112/215/2600 R-Rost 12 alu. besch. DB703

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf
Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion.
Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1.15E+02
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet.
Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung,
trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben
zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für
Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit
Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem
Anschlussbereich.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau
beschichtet.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 15
Mit integrierter Entlüftungsmöglichkeit.
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Motorüberwachung mit interner
Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet.
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten
Stahl-Spiralfedern, mit farblich passenden Distanzhülsen.
Regelungsvariante elektromechanisch 24 V
Werksseitig im Gerät montiert und verdrahtet. Anschlussmöglichkeiten für
bauseitige Signale zur Steuerung des Ventilators (stufenlos) und
Stellantriebe. Stufenlose Drehzahlregelung über ein externes
0-10VDC-Signal.
Motorüberwachung mit integrierter Abschaltung bei Störungen.
Baulänge mm 2600
Baubreite mm 215
Bauhöhe mm 112
Rostart Roll-Rost
Rostausführung Aluminium, beschichtet DB 703
Stabhöhe mm 18
Stabtiefe mm 5
Stababstand mm 12
Freier Querschnitt ca. % 70
Gewicht kg 29,9
Anschluss EuroKonus einseitig links
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 88 62 53 53 50
Luftvolumenstrom m3/h 410 387 315 234 193
Leistungsaufnahme W 10 6,7 4,6 3,4 2,7
Stromaufnahme mA 415 279 192 143 112
Schalldruckpegel dB(A) 38 34 30 25 20
Schallleistungspegel dB(A) 46 42 38 33 28
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Raumlufttemperatur GradC 20
Wärmeleistung W 4613 4217 3792 3215 2519
Wasservolumenstrom l/h 397 363 326 276 217
Wasserwiderstand kPa 18,98 17,26 15,42 12,92 9,9
Fabrikat Kampmann
Art.-Nr. 14243111164724
Artikel/Rabatt-Gruppe 142 Verwendungshinweis: Die Geräte dienen zum Heizen für alle Gebäudebereiche, in denen im Winter geheizt werden soll. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
