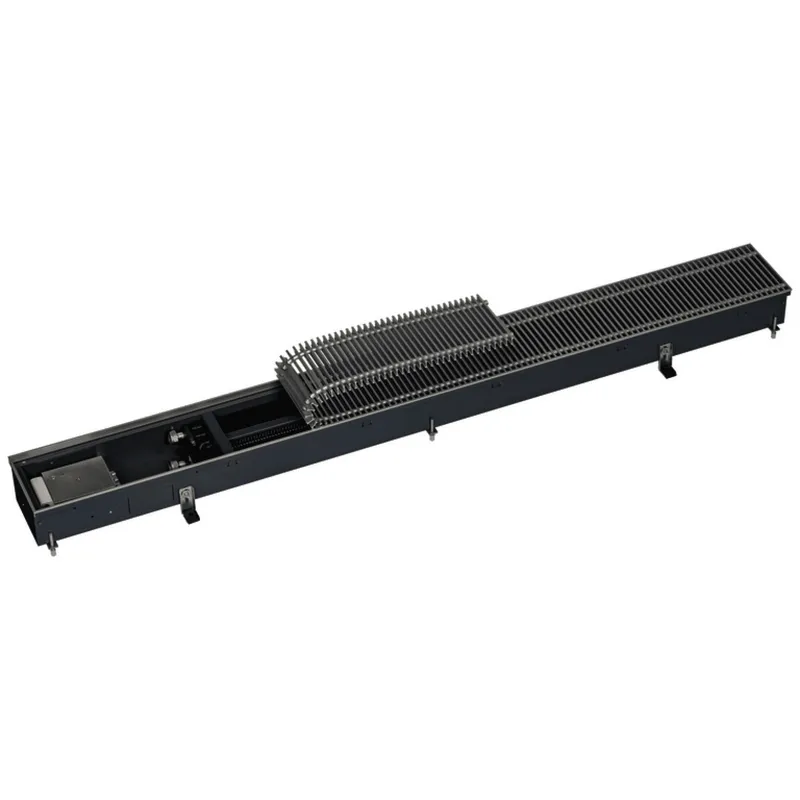

Kampmann Unterflurkonvektor Katherm QK 215/00 112/215/1600 R-Rost 12 alu. natur elox.

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf
Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion.
Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 7.38E+01
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet.
Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung,
trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben
zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für
Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit
Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem
Anschlussbereich.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau
beschichtet.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 15
Mit integrierter Entlüftungsmöglichkeit.
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Motorüberwachung mit interner
Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet.
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten
Stahl-Spiralfedern, mit farblich passenden Distanzhülsen.
Regelungsvariante elektromechanisch 230 V
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit.
Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des
Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V.
Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal.
Motorüberwachung mit integrierter Abschaltung bei Störungen.
Baulänge mm 1600
Baubreite mm 215
Bauhöhe mm 112
Rostart Roll-Rost
Rostausführung Aluminium, natur eloxiert
Stabhöhe mm 18
Stabtiefe mm 5
Stababstand mm 12
Freier Querschnitt ca. % 70
Gewicht kg 19,1
Anschluss EuroKonus einseitig links
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 178 141 133 150 155
Luftvolumenstrom m3/h 228 215 175 130 107
Leistungsaufnahme W 11,3 8,4 6,4 5,4 4,6
Stromaufnahme mA 113 90 76 68 61
Schalldruckpegel dB(A) 33 29 25 19 15
Schallleistungspegel dB(A) 41 37 33 27 23
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Raumlufttemperatur GradC 20
Wärmeleistung W 2445 2236 2010 1704 1335
Wasservolumenstrom l/h 210 192 173 147 115
Wasserwiderstand kPa 5,08 4,6 4,08 3,38 2,53
Fabrikat Kampmann
Art.-Nr. 14243111112700
Artikel/Rabatt-Gruppe 142 Verwendungshinweis: Die Geräte dienen zum Heizen für alle Gebäudebereiche, in denen im Winter geheizt werden soll. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
