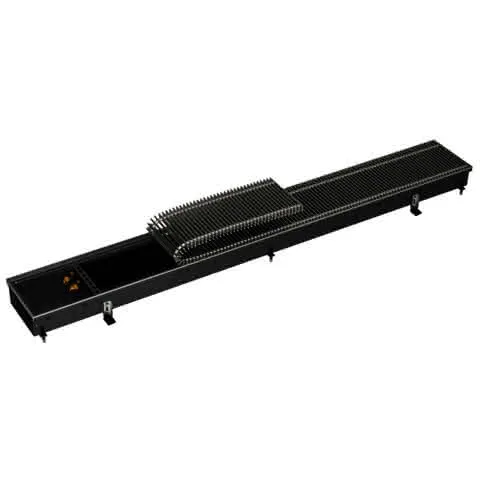

KM Unterflurkonvektor Katherm NK182 092/182/2800 R-Rost alu. bronze elox.

Kampmann Unterflurkonvektor Katherm NK als einbaufertige Heizkanäle auf
Fußbodenhöhe auf Konvektorbasis. Wärmeleistungen nach DIN EN 16430, Teil
1 und 2 geprüft.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 8.13E+01
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet.
Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung,
trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben
zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für
Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit
Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem
Anschlussbereich.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, grafit-grau beschichtet.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 15
Mit integrierter Entlüftungsmöglichkeit.
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten
Stahl-Spiralfedern, mit farblich passenden Distanzhülsen.
Baulänge mm 2800
Baubreite mm 182
Bauhöhe mm 92
Rostart Roll-Rost
Rostausführung Aluminium, bronze eloxiert
Stabhöhe mm 18
Stabtiefe mm 5
Stababstand mm 9
Freier Querschnitt ca. % 65
Gewicht kg 20,9
Anschluss EuroKonus einseitig links
Schaltstufe Natürliche Konvektion
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Raumlufttemperatur GradC 20
Wärmeleistung W 686
Wasservolumenstrom l/h 59
Wasserwiderstand Pa 69
Fabrikat Kampmann
Art.-Nr. 145190911351
Artikel/Rabatt-Gruppe 145 Verwendungshinweis: Katherm NK sind ausschließlich in Innenräumen (z. B. Wohn- und Geschäftsräume, Ausstellungsräume etc.) einzusetzen. Nicht einsetzbar in Feuchträumen wie Schwimmbädern oder draußen. Während des Einbaus sind die Produkte gegen Feuchtigkeit zu schützen. Im Zweifelsfall ist der Einsatz mit dem Hersteller abzustimmen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
