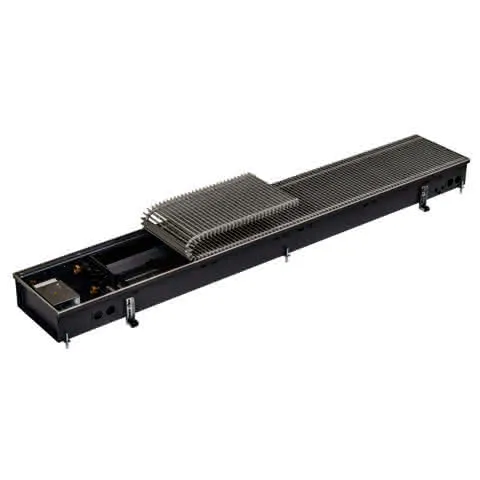

Kampmann Unterflurkonvektor Katherm Heizkörper 2-Lt.00 160/290/1200 R-Rost Edelstahl

Kampmann Unterflurkonvektor Katherm HK als einbaufertiger Bodenkanal,
wahlweise für Doppelbodeneinbau oder Estricheinbau, zum Heizen und
Kühlen auf Konvektorbasis mit Querstromventilatorkonvektion.
Wärmeleistungen und Kühlleistungen nach DIN EN 16430, Teil 1 bis 3
geprüft.
Hygienekonform nach VDI 6022.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1.04E+02
Weitere Berechnungen online möglich.
Bodenwanne aus sendzimir-verzinktem Stahlblech, beidseitig grafit-grau
beschichtet. Mit Montagehilfen seitlich höhenverstellbar mit
Trittschalldämmung, mit trittstabiler Höhenverstellung mit
Trittschalldämmung, für sichere Aufständerung des Kanals. Mit
vorgestanzten Durchführungen für Wasservor- und Rücklauf und
Elektroanschluss, raumseitig. Bodenwanne für Anbauset Kondensatpumpe
vorbereitet. Segmentbleche als gleichzeitiger Fingerschutz des
Querstromventilators und Filterflies-Aufnahmerahmen, Luftführungsblech,
Rostauflage und Querstrebe zur Aussteifung des Kanals. Mittenwand als
Luftführungs- und Aufnahmeblech des Querstromventilators.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau
beschichtet. Mit Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 95
Min. Wassereintrittstemp. GradC 5
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Sammler mit integrierter Entlüftungsmöglichkeit.
Kondensatwanne strömungsgünstig geformt, zur gleichzeitigen
Kondensatabführung und Luftführung unterhalb des Konvektors.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Querstromventilator mit Berührungsschutz.
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung mit geräuschoptimierter Kommutierungselektronik.
Ventilsteuerung über Steuerkontakte 24 VDC. Alle drehenden Teile sind
geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner
Störungsverarbeitung. Gleichmäßige Durchströmung des Konvektors, geringe
Leistungsaufnahmen,
gleichzeitig geräuschoptimiert für geringe Schallwerte. Leicht
herausnehmbar für Reinigung und Wartung durch kombiniertes
Kupplungs-/Kugelbolzensystem mit gleichzeitiger Schallentkopplung. Mit
geräuschoptimierter Kommutierungselektronik. Werksseitig anschlussfertig
verdrahtet. Ventilsteuerung über Steuerkontakte 24 VDC.
Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger
Schutzabdeckung und Rahmenkante. Mit Abdeckblechen für die
Anschlussbereiche.
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten
Stahl-Spiralfedern, mit farblich passenden Distanzhülsen.
Regelungsvariante elektromechanisch 230 V
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit.
Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des
Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V.
Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal.
Roll-Rost, Edelstahl
Abmessungen (BxHxL) mm 290 x 160 x 1200
Stabhöhe /-tiefe mm 18 x 6
Stababstand mm 10,5
Freier Querschnitt ca. % 70
Gewicht kg 29,8,Anschluss EuroKonus, einseitig, Anschlussseite Heizen/Kühlen links
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 172 146 132 140 199
Luftvolumenstrom m3/h 402 314 222 142 86
Leistungsaufnahme W 19,2 12,7 8,1 5,5 4,8
Stromaufnahme mA 156 113 83 65 60
Schalldruckpegel Verwendungshinweis: Die Geräte dienen zum Heizen und/oder Kühlen für alle Gebäudebereiche, in denen im Winter geheizt und im Sommer aufgrund hohen Sonneneinfalls durch Glasfronten gekühlt werden soll. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
