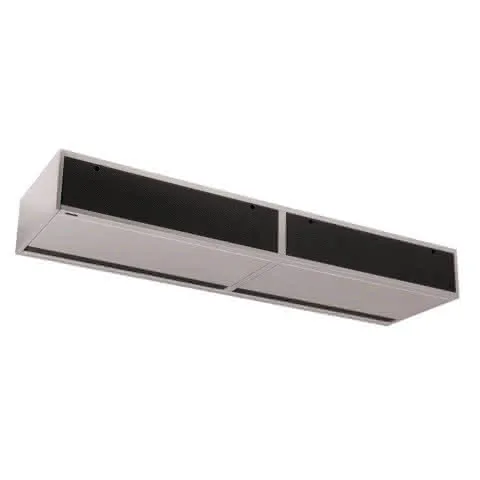

Kampmann Türluftschleier UniLine 260 EC Typ 3520330C15 BG:20 Ausf. horizontal

Kampmann UniLine Türluftschleier zur effektiven Abschirmung von offenen
Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als
kompakte Einheit im eleganten, schlanken Gehäusedesign.
Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und
gleichmäßig gerichtetem Luftaustritt.
Entnehmbares Luftansauggitter, Filterwechsel ohne Werkzeug möglich. Mit
Silent AutoMotion, bestehend aus integrierter, selbstregulierender
Ausblasklappe zur Erhöhung der Luftaustrittsgeschwindigkeit im unteren
Drehzahlbereich.
Ausführung als Sichtgerät für horizontale Montage, mit integrierten
Einziehmuttern M8 für Aufhängung.
Grundgerät aus sendzimir-verzinktem Stahlblech.
Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016.
Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL
9006, (ähnlich) weißaluminium.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Doppelseitig saugender Radialventilator.
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Motorschutz.
KaControl Leistungsmodul, montiert
Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit
folgenden Regelungs- und Steuerungsfunktionen:
- Temperaturerfassung wahlweise über Raumbediengerät oder externem
Raumtemperaturfühler
- Zwei Digitale Eingänge parametrierbar für z.B.:
- Gerät Ein/Aus
- Umschaltung Sommer/Winter
- Drei analoge Eingänge für:
- Raumtemperaturfühler
- Luftansaugtemperaturfühler
- Registerfühler
- Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC
PWM-Ansteuerung parametrierbar
- Analoger Ausgang 0..10V zur Ansteuerung des Ventilators
- Offsetfunktion für Raumtemperaturfühler
- Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb
- Schnittstelle zur Ansteuerung des Türluftschleiers durch ein
DDC-System mittels 0..10V-Signal
- Schnittstelle für Servicetool zum Parameter Up- und Download
- Testverfahren zum Prüfen der ein- und Ausgänge
Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP21. Abmessung
BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und
anschlussfertig verdrahtet.
Frostschutzfühler, montiert zum Schutz des Wärmetauschers gegen Frost.
Baugröße 20
Abmessungen mm 550 x 250 x 2000
Gewicht kg 69
Anschluss 3/4 Zoll
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 379 280 192 117 72
Luftvolumenstrom m3/h 2820 2350 1850 1250 580
Leistungsaufnahme W 296 183 98 41 12
Stromaufnahme A 2,1 1,3 0,7 0,3 0,1
Schalldruckpegel dB(A) 59 55 51 46 30
Schallleistungspegel dB(A) 75 71 67 62 46
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 24,1 21,3 18,1 13,9 7,6
Luftaustrittstemperatur GradC 45,2 46,6 49 52,5 58,7,Wasservolumenstrom l/h 2074 1830 1561 1193 654
Wasserwiderstand kPa 44,28 35,13 26,17 15,93 5,24
Fabrikat Kampmann
Art.-Nr. 253003520330C15
Artikel/Rabatt-Gruppe 253 Verwendungshinweis: Während des Einbaus sind die Produkte gegen Feuchtigkeit zu schützen. Im Zweifelsfall ist der Einsatz mit dem Hersteller abzustimmen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Betreiber des Gerätes. Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Hinweise zur Montage, die in der Montage-, Installations- und Betriebsanleitung beschrieben sind.
