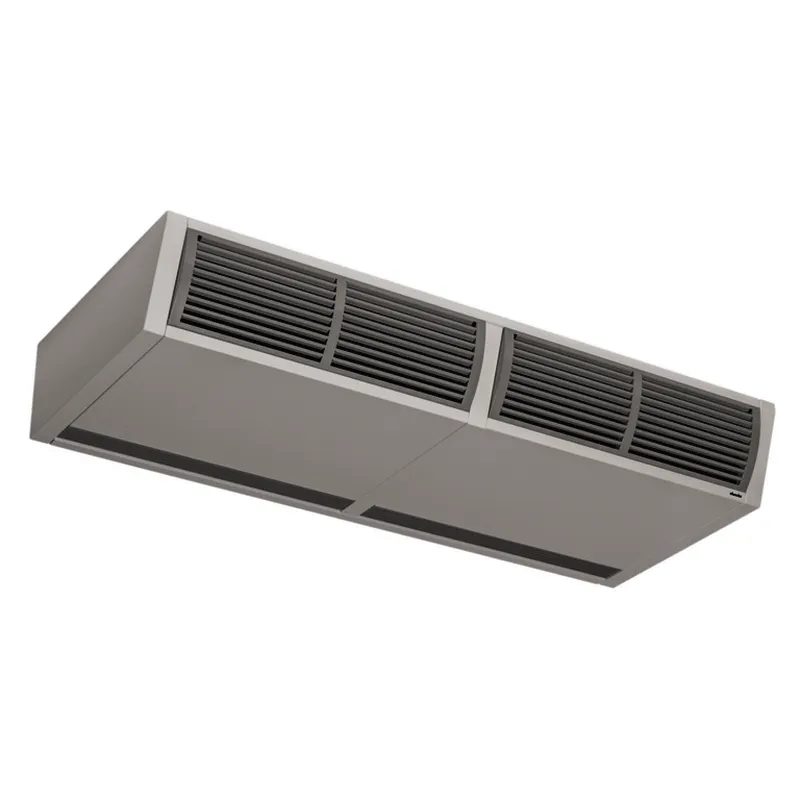

Kampmann Türluftschleier Tandem 300 EC Typ 3112430C1 BG:12 Ausf. horizontal

Kampmann Türluftschleier Tandem zur effektiven Abschirmung von offenen
Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als
kompakte Einheit im eleganten, schlanken Gehäusedesign.
Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und
gleichmäßig gerichtetem Luftaustritt.
Verstellbereich des Gleichrichters bis zu 20 Grad zur individuellen
Anpassung der Luftaustrittsrichtung. Entnehmbares Luftansauggitter in
aus strömungsgünstig geformten Profil. Patentierte Erzeugung (EP
1462730) von Vor- und Warmluftschleier mit nur einer Ventilatorreihe.
Ausführung als Sichtgerät für horizontale Montage. Seitliche Kopfstücke
zwecks Wartungsarbeiten werkzeuglos entnehmbar.
Grundgerät aus sendzimir-verzinktem Stahlblech.
Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016.
Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL
9006, (ähnlich) weißaluminium.
Aufnahmemöglichkeit für optionalen Filter.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Doppelseitig saugender Radialventilator.
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Motorschutz.
KaControl Leistungsmodul, montiert
Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit
folgenden Regelungs- und Steuerungsfunktionen:
- Temperaturerfassung wahlweise über Raumbediengerät oder externem
Raumtemperaturfühler
- Zwei digitale Eingänge parametrierbar für z.B.:
- Gerät Ein/Aus
- Umschaltung Sommer/Winter
- Drei analoge Eingänge für:
- Raumtemperaturfühler
- Luftansaugtemperaturfühler
- Registerfühler
- Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC
PWM-Ansteuerung parametrierbar
- Analoger Ausgang 0...10V zur Ansteuerung des Ventilators
- Offsetfunktion für Raumtemperaturfühler
- Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb
- Schnittstelle zur Ansteuerung des Türluftschleiers durch ein
DDC-System mittels 0...10V-Signal
- Schnittstelle für Servicetool zum Parameter Up- und Download
- Testverfahren zum Prüfen der Ein- und Ausgänge
Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP21. Abmessung
BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und
anschlussfertig verdrahtet.
Ausführung Tandem 300
Baugröße 12
Abmessungen mm 820 x 300 x 1250
Gewicht kg 80
Anschluss 3/4 Zoll
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 465 409 285 159 67
Luftvolumenstrom,
gesamt m3/h 2030 1900 1620 1200 700
Luftvolumenstrom,
Vorschleier m3/h 810 760 650 480 280
Luftvolumenstrom,
Warmluftschleier m3/h 1220 1140 970 720 420
Leistungsaufnahme W 262 216 128 53 13
Stromaufnahme A 1,9 1,6 0,9 0,4 0,1
Schalldruckpegel dB(A) 61 59 54 47 32
Schallleistungspegel dB(A) 77 75 70 63 48;Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 9,6 9,2 8,3 6,8 4,6
Luftaustrittstemperatur GradC 43,2 43,7 45,2 47,7 52,2
Wasservolumenstrom l/h 826 791 714 585 396
Wasserwiderstand kPa 14,42 13,32 10,99 Verwendungshinweis: Die Geräte dienen ausschließlich zum Schutz von offenen Türen gegen Eindringen von Außenklima sowie zum Heizen von Eingangsbereichen im Winterfall. Sie dürfen ausschließlich in Innenräumen (zum Beispiel Geschäftsräume, Ausstellungsräume, Kaufhäuser etc.) sowie frostfreien und trockenen Räumen eingesetzt werden. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
