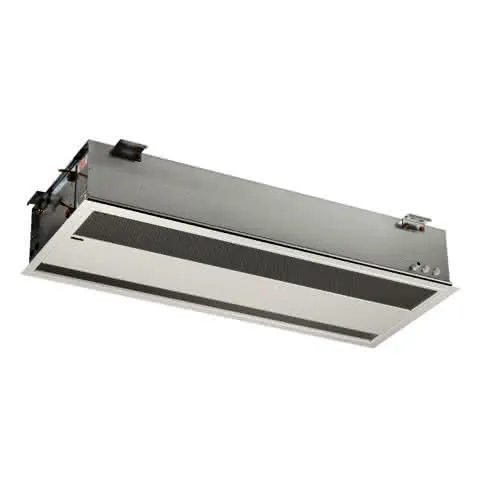

Kampmann Türluftschleier Kassetten-UniLine EC Typ 3615330T BG:15 Ausf. Horizontal

Kampmann Kassetten-UniLine Türluftschleier zur effektiven Abschirmung
von offenen Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere
Abdeckung als kompakte Einheit im eleganten, schlanken Gehäusedesign.
Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und
gleichmäßig gerichtetem Luftaustritt.
Entnehmbares Luftansauggitter, Filterwechsel ohne Werkzeug möglich. Mit
Silent AutoMotion, bestehend aus integrierter, selbstregulierender
Ausblasklappe zur Erhöhung der Luftaustrittsgeschwindigkeit im unteren
Drehzahlbereich.
Ausführung als Deckeneinbaugerät für deckenbündige Montage, mit
beiliegenden Befestigungswinkeln für Aufhängung.
Rastermaß 625 x 625 mm
Grundgerät aus sendzimir-verzinktem Stahlblech.
Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016.
Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL
9006, (ähnlich) weißaluminium.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Doppelseitig saugender Radialventilator.
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Motorschutz.
Mit werksseitig verdrahteter Leistungselektronik mit wahlweiser
Ansteuerung des Drehzahlsignals über 0-10 VDC und 0-100 kOhm und
Ansteuerung des Ventilstellantrieb inkl. potentialfreiem
Störmeldeausgang.
Baugröße 15
Abmessungen mm 625 x 265 x 1500
Gewicht kg 63
Anschluss 3/4 Zoll
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 361 264 183 118 103
Luftvolumenstrom m3/h 2540 2110 1570 1010 410
Leistungsaufnahme W 255 154 80 33 12
Stromaufnahme A 1,7 1,1 0,6 0,3 0,1
Schalldruckpegel dB(A) 57 53 49 42 31
Schallleistungspegel dB(A) 73 69 65 58 47
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 19,5 17,2 14,3 10,4 5,3
Luftaustrittstemperatur GradC 42,6 44,1 46,6 50,6 58
Wasservolumenstrom l/h 1679 1482 1230 897 457
Wasserwiderstand kPa 25,56 20,24 14,28 7,91 2,24
Fabrikat Kampmann
Art.-Nr. 253003615330T
Artikel/Rabatt-Gruppe 253 Verwendungshinweis: Während des Einbaus sind die Produkte gegen Feuchtigkeit zu schützen. Im Zweifelsfall ist der Einsatz mit dem Hersteller abzustimmen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Betreiber des Gerätes. Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Hinweise zur Montage, die in der Montage-, Installations- und Betriebsanleitung beschrieben sind.
