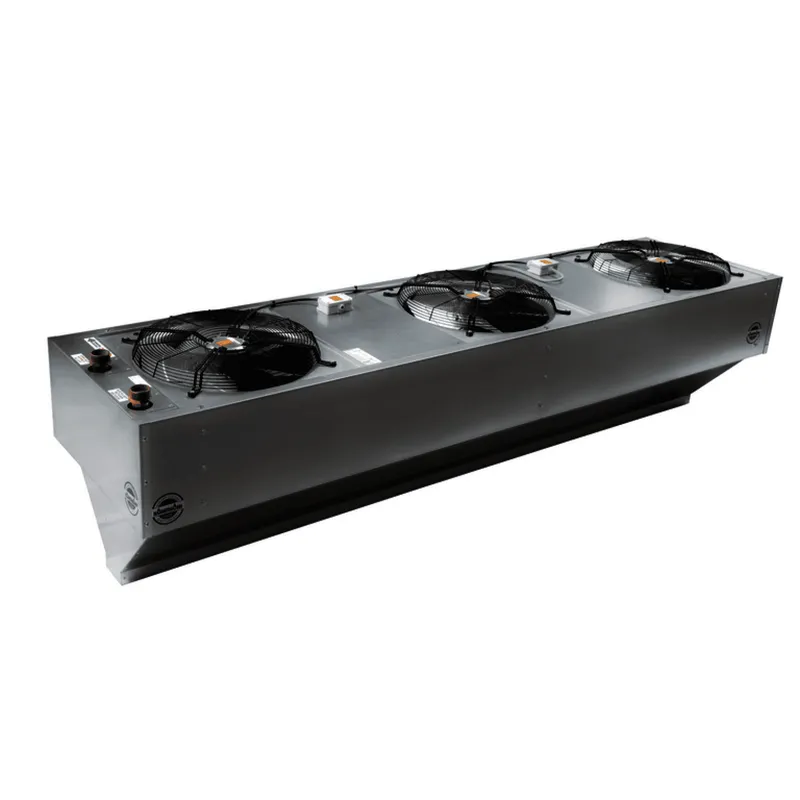

Kampmann Luftschleier ProtecTor Typ 04033780R WTA Stahl verz.KG L:4000, B: 840 mm, EC

Kampmann Luftschleier ProtecTor zur Montage oberhalb oder seitlich von
Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger,
dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent
EP 1462730).
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile
ausblasseitig anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden
Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der
beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere
Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen
thermischen Auftriebs und der höheren Geschwindigkeit.
Montageausführung horizontal (über dem Tor), Anschluss links
2-Leiter
Leistungsstarker Kreuzgegenstrom-Wärmetauscher aus Stahl für große
Heizmitteltemperaturspreizungen (z. B. Fernheizungen), verzinkt,
geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 40
Abmessungen mm 840 x 360 x 4000
Gewicht kg 459
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 211 211 134 71 40
Luftvolumenstrom,
gesamt m3/h 29080 24890 18920 12850 6280
Luftvolumenstrom,
Vorschleier m3/h 10880 9310 7080 4810 2350
Luftvolumenstrom,
Warmluftschleier m3/h 18200 15580 11840 8040 3930
Schalldruckpegel dB(A) 69 66 60 51 36
Schallleistungspegel dB(A) 85 82 76 67 52
Glykolanteil % 0
Vorlauftemperatur GradC 80
Rücklauftemperatur GradC 40
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 97,9 88 72,8 55,7 34
Luftaustrittstemperatur GradC 35,8 36,6 38,1 40,4 45,4
Wasservolumenstrom m3/h 2,11 1,9 1,57 1,2 0,73
Wasserwiderstand kPa 5,96 4,82 3,3 1,93 0,72
Fabrikat Kampmann
Art.-Nr. 2550004033780R
Artikel/Rabatt-Gruppe 255
