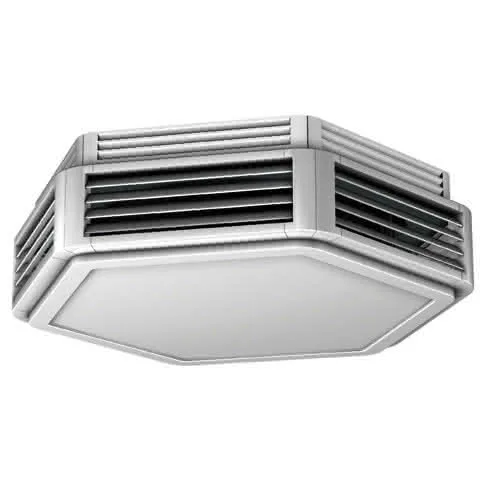

KM Lufterhitzer Ultra Typ 9631580R EC-V. Heizen/Kühlen Rep.-Schalter

Kampmann Lufterhitzer Ultra in extrem flacher Bauweise und ansprechendem
Design, geeignet zur Beheizung exklusiver Großräume, auch bei niedriger
Raumhöhe. Für Deckenmontage, 6-eckig mit abgerundeten Kanten.
Geräteausführungen Heizen und Kühlen in gleicher Optik und Bauhöhe.
Geräteausführung Heizen oder Kühlen mit PWW oder PKW über ringförmigen
Wärmetauscher.
Kunststoffgehäuse, weiß RAL 9016, mit 6-seitigem Luftaustritt über 6
Ausblasfelder, über profilierte 45 mm breite Luftleitlamellen in 6
definierten Einstellwinkeln voreinstellbar. Bodendeckel zur Wartung
leicht abnehmbar, komplett mit Motorschutzkorb und Konsolen für schnelle
Montage. Serienmäßig mit leicht montierbarem, 6-teiligem Ansaugkranz.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 2,15E+02
Weitere Berechnungen online möglich.
Aufnahmemöglichkeit für optionalen Filter
Wärmetauscher 3-lagig
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 4
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Kunststoff-Kondensatwanne
Werksseitig montierte Kondensatpumpe inkl. Alarmkontakt zur Abschaltung
und Meldung. Durchmesser Kondensatdruckleitung DN 6 mm
(Schlauchanschluss).
max. Förderhöhe m 8
Fördermenge l/h 4,5
Schlauchlänge m 10
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 96
Abmessungen (BxHxT) mm 1177 x 330 x 1050
Gewicht kg 54
Wasserinhalt l 3,3
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Nenndrehzahl 1/min 990 790 580 370 160
SFP-Wert Ws/m3 318 202 113 57 43
Luftvolumenstrom m3/h 5320 4220 3110 1970 840
Leistungsaufnahme W 470 237 98 31 10
Stromaufnahme A 2,1 1,1 0,5 0,2 0,1
Schalldruckpegel dB(A) 62 56 48 37 23
Schallleistungspegel dB(A) 78 72 64 53 39
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt kW 8,1 5,1
Kühlleistung, sensibel kW 6,2 3,6
Luftaustrittstemperatur GradC 17,2 16,6
Wasservolumenstrom m3/h 1,39 0,88
Kondensat l/h 2,7 2,2,Wasserwiderstand kPa 9,38 4,1
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 47,8 39,9 31,4 22,1 12,2
Luftaustrittstemperatur GradC 47,1 48,5 50,4 53,7 55,4
Wasservolumenstrom m3/h 4,12 3,44 2,71 1,9 1,05
Wasserwiderstand kPa Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
