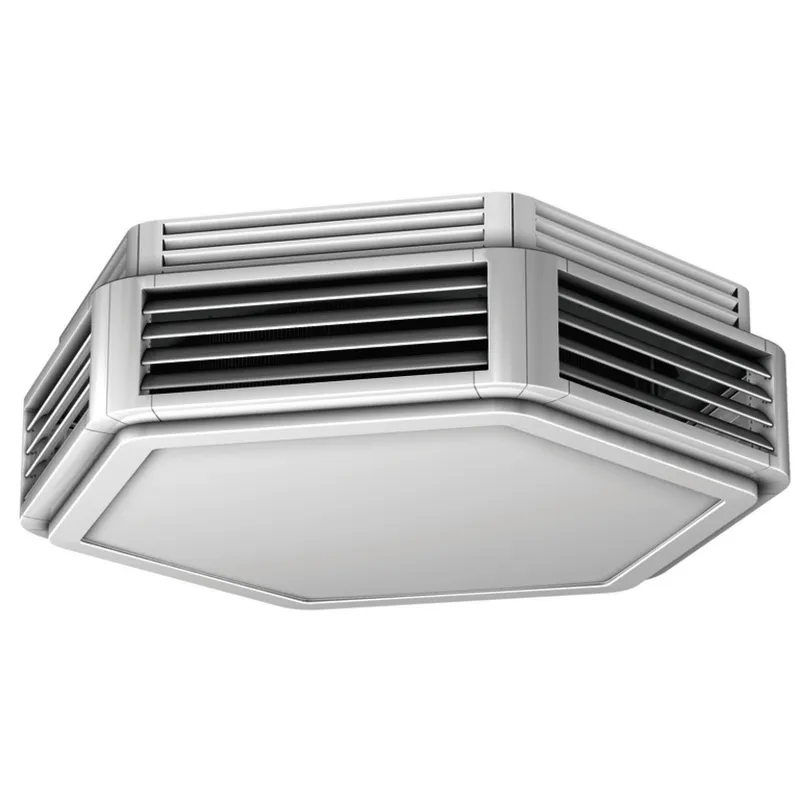

KM Lufterhitzer Ultra Typ 842058C1 EC-V. Heizen KaControl

Kampmann Lufterhitzer Ultra in extrem flacher Bauweise und ansprechendem
Design, geeignet zur Beheizung exklusiver Großräume, auch bei niedriger
Raumhöhe. Für Deckenmontage, 6-eckig mit abgerundeten Kanten.
Geräteausführungen Heizen und Kühlen in gleicher Optik und Bauhöhe.
Geräteausführung Heizen mit PWW über ringförmigen Wärmetauscher.
Kunststoffgehäuse, weiß RAL 9016, mit 6-seitigem Luftaustritt über 6
Ausblasfelder, über profilierte 45 mm breite Luftleitlamellen in 6
definierten Einstellwinkeln voreinstellbar. Bodendeckel zur Wartung
leicht abnehmbar, komplett mit Motorschutzkorb und Konsolen für schnelle
Montage. Serienmäßig mit leicht montierbarem, 6-teiligem Ansaugkranz.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1,70E+02
Weitere Berechnungen online möglich.
Aufnahmemöglichkeit für optionalen Filter
Wärmetauscher 2-lagig
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
KaControl-Modul Umluft
montiert und anschlussfertig verdrahtet
Stufenlose Drehzahlsteuerung inkl. Reparaturschalter und KaControl
Steuerplatine mit folgenden Funktionen:
- Raumregelung von bis zu 6 Geräten über tLAN-Schnittstelle
- erweiterbar auf bis zu 30 Geräte über CANbus-Schnittstelle
(CANbus-Karte erforderlich).
- Steckplatz für optionale Schnittstellenkarten
- Temperaturerfassung wahlweise über Raumbediengerät oder externen
Raumtemperaturfühler
- 2 Digitaleingänge, parametrierbar
- 3 Analogeingänge, parametrierbar
- 2 Digitalausgänge, parametrierbar
- Ventilatoransteuerung 0-10VDC
- Umschaltung Heizen/Kühlen im 2-Leitersystem über Digitaleingang oder
im Automatikbetrieb über Registerfühler
- Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm oder
Digitaleingang aktivierbar
- Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb
- Bedarfsabhängige stufenlose (0-100%) Ventilatoransteuerung im
Auto-Betrieb
- Abschaltung des Gerätes bei Störung mit Meldung über die Bedieneinheit
- Sequenzielle Ansteuerung von Ventil (Auf/Zu) und Ventilator
(stufenlos) über einen Datenpunkt 0-10V DC
- Schnittstelle für Servicetool zum Up- und Download der Parameter
Aluminiumgehäuse in Schutzart IP 21. Abmessung BxHxT 260 x 100 x 110 mm.
Baugröße 84
Abmessungen (BxHxT) mm 1004 x 330 x 900
Gewicht kg 33
Wasserinhalt l 1,6
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Nenndrehzahl 1/min 1070 950 730 490 280
SFP-Wert Ws/m3 137 85 59 46 50
Luftvolumenstrom m3/h 1850 1650 1270 870 500
Leistungsaufnahme W 70 39 21 11 7,Stromaufnahme A 0,7 0,5 0,3 0,1 0,1
Schalldruckpegel dB(A) 48 44 37 28 19
Schallleistungspegel dB(A) 64 60 53 44 35
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 15 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
