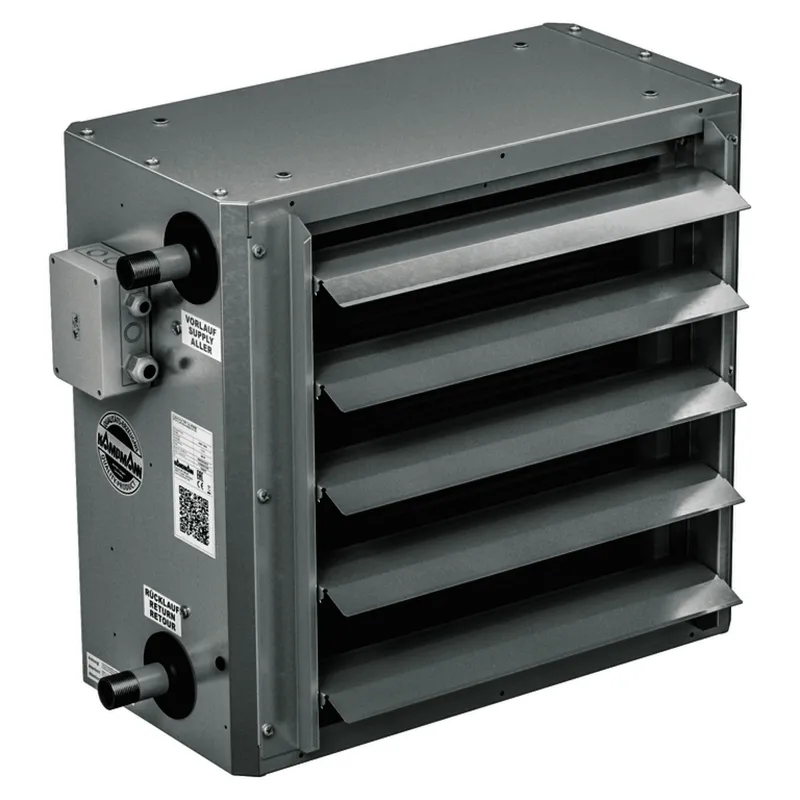

Kampmann Lufterhitzer TOP Typ 4830680R WTA Cu alu. EC-V. Rep.-Schalter

Kampmann Lufterhitzer TOP für Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement. Mit Nachleitrad und
Kurzdiffusor für hohe Drücke und höchsten Wirkungsgrad.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 8
Abmessungen (BxHxT) mm 940 x 900 x 670
Gewicht kg 75
Wasserinhalt l 5,3
Anschluss 1 1/2 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 895 710 520 335 150
SFP-Wert Ws/m3 210 140 82 53 76
Luftvolumenstrom m3/h 10550 8360 6130 3790 1840
Leistungsaufnahme W 617 326 139 56 39
Stromaufnahme A 2,9 1,5 0,7 0,3 0,3
Schalldruckpegel dB(A) 62 57 48 36 21
Schallleistungspegel dB(A) 78 73 64 52 37
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 68 57,1 45,9 33,8 23,7
Luftaustrittstemperatur GradC 39,4 40,6 42,5 46,9 48,5
Wasservolumenstrom m3/h 5,85 4,92 3,95 2,91 2,04
Wasserwiderstand kPa 17,96 13,05 8,74 5,01 2,6
Max. Höhe
bei Deckenmontage m 7 5,9 4,7 3,3 2,3
Fabrikat Kampmann
Art.-Nr. 1530004830680R
Artikel/Rabatt-Gruppe 153 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
