Kampmann Lufterhitzer TOP Typ 453156C1 WTA Stahl verz. EC-V. KaControl

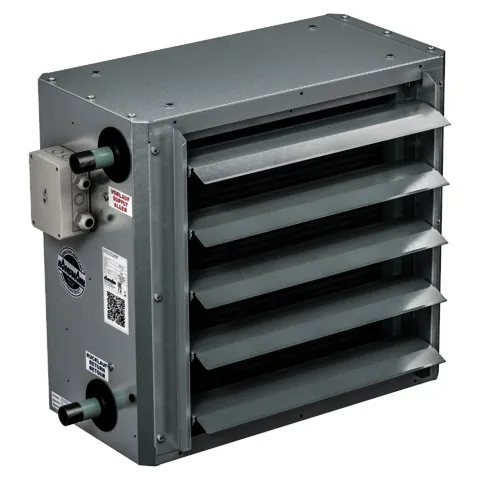

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.

Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen

Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter

Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig

anschraubbar.

LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.

2-Leiter

Leistungsstarker Wärmetauscher aus Stahl mit ellipsenförmigem Kernrohr

mit Stahllamellen, verzinkt, geeignet für PWW/PHW und thermisches Öl.

Max. Betriebsdruck bar 16

Max. Wassereintrittstemp. GradC 120

Min. Wassereintrittstemp. GradC 35

Max. Lufteintrittstemp. GradC 40

Max. Glykolanteil % 50

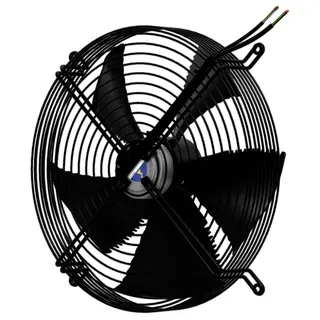

Axialventilator

EC-Ventilator mit 0-10 V-Eingang für stufenlose

Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und

wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des

Ventilators durch aktives Temperaturmanagement.

EC-Ventilator, 230 V, niedrige Drehzahl

Schutzart IP 54

Integrierter Motorschutz.

Mit außen angebrachtem Anschlusskasten.

KaControl-Modul Umluft

montiert und anschlussfertig verdrahtet, bestehend aus:

1. Reparaturschalter über bauseitiges Schloss in Aus-Stellung

abschließbar

2. Netzanschlussplatine.

Spezifikation:

• Netzanschlussklemmen, steckbar, 230VAC inkl. Schutzleiter in doppelter

Ausführung zum Durchschleifen.

3. KaControl-Regelplatine.

Spezifikation:

• Schraub-/Steckklemmen zum Anschluss der Spannungsversorgung 24VDC
• tLAN-Schnittstelle für Broadcast-Netzwerke 1 Master und 5 Slaves
• Steckplatz für optionale Schnittstellenkarten:
• RS485 (Modbus, CANbus, KNX, zur Einbindung in GLT oder DDC-Anlagen
• Schnittstelle Parameterprogrammierschlüssel
• 2 digitale Eingänge
• frei parametrierbar z.B. zur Umschaltung Tag/Nacht
• Fensterkontakt, als Federzugklemmen ausgeführt
• 3 Multifunktionseingänge parametrierbar als:
• Digitaleingang (Funktionen siehe vorgehender Punkt)
• Analogeingang passiv für Raum-, Rückluft-, Register- oder

Change-Over-Fühler

• Analogeingang aktiv (0-10VDC) für z. B. externe Vorgabe der

Ventilatordrehzahl, als Federzugklemmen ausgeführt

• Schraub-/Steckklemmen zum Anschluss thermoelektrischer Ventilantriebe

24VDC, stromlos geschlossen

• 1 Analogausgang 0-10VDC zur Ventilatoransteuerung
• Potentiometer zur Ventilatordrehzahlbegrenzung
• DIP-Schalter zur Grundeinstellung der Applikation
• Abschaltung des Geräts im Fehlerfall mit Meldung über Bedieneinheit
• Laden der Regelparameter mittels Servicetool
• Aufzeichnung der Temperaturverläufe über Serveranbindung möglich
• Testverfahren zur Überprüfung der Ein- und Ausgänge

4. Gehäuse aus Kunststoff, grau, Schutzart IP 54,

• Abmessungen BxHxT: 230 x 140 x 125 mm

Baugröße 5

Abmessungen (BxHxT) mm 640 x 600 x 320

Gewicht kg 73

Wasserinhalt l 8,2

Anschluss 1 Zoll

Steuerspannung V 10 8 6 4 2

Drehzahl 1/min 1080 925 720 530 380

SFP-Wert Ws/m3 170 115 82 58 47

Luftvolumenstrom m3/h 3440 2920 2010 1370 850

Leistungsaufnahme W 162 93 46 22 11

Stromaufnahme A 1,5 1 0,5 0,3 0,2

Schalldruckpegel dB(A) 56 52 45 36 29

Schallleistungspegel dB(A) 72 68 61 52 45,Glykolanteil % 0

Vorlauftemperatur GradC 75

Rücklauftemperatur GradC 65

Lufteintrittstemperatur GradC 20

Wärmeleistung kW 21 18,5 14,1 10,9 8,3

Luftaustrittstemperatur GradC 38,4 39,1 41,1 44 45

Wasservolumenstrom m3/h 1,81 1,6 1,21 0,94 0,71

Wasserwiderstand kPa 3,35 2,62 1,53 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
