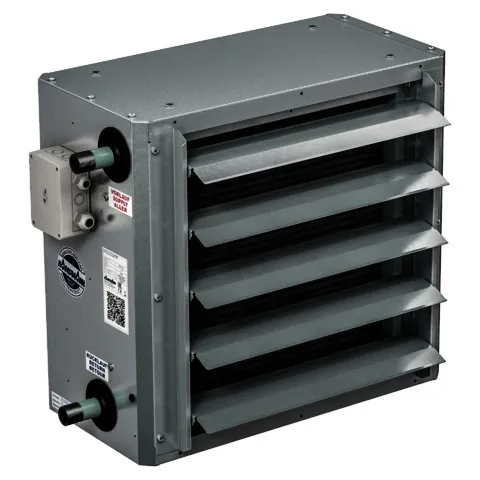

Kampmann Lufterhitzer TOP Typ 4431560R WTA Stahl verz. EC-V. Rep.-Schalter

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Stahl mit ellipsenförmigem Kernrohr
mit Stahllamellen, verzinkt, geeignet für PWW/PHW und thermisches Öl.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, niedrige Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 52
Wasserinhalt l 6,1
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1410 1150 905 665 480
SFP-Wert Ws/m3 208 123 83 55 36
Luftvolumenstrom m3/h 2150 1870 1380 920 690
Leistungsaufnahme W 124 64 32 14 7
Stromaufnahme A 1,2 0,7 0,4 0,2 0,1
Schalldruckpegel dB(A) 55 50 43 35 28
Schallleistungspegel dB(A) 71 66 59 51 44
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 12,4 11,4 9,5 7,7 6,8
Luftaustrittstemperatur GradC 37,4 38,3 40,7 45,2 46,1
Wasservolumenstrom m3/h 1,07 0,98 0,82 0,66 0,58
Wasserwiderstand kPa 8,15 7,52 6,38 5,26 4,69
Max. Höhe
bei Deckenmontage m 4,9 4,1 3,2 2,3 2,3
Fabrikat Kampmann
Art.-Nr. 1530004431560R
Artikel/Rabatt-Gruppe 153 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
