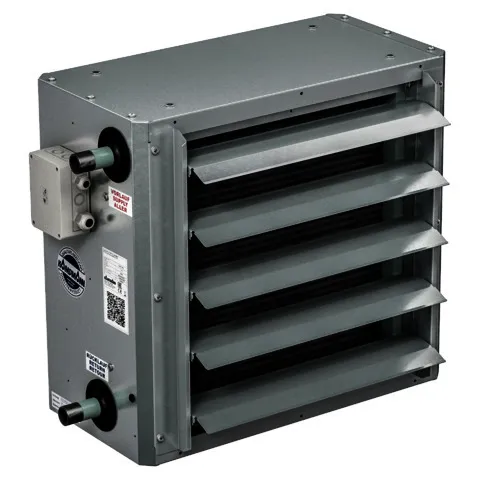

Kampmann Lufterhitzer TOP Typ 4430580R WTA Cu alu. EC-V. Rep.-Schalter

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50

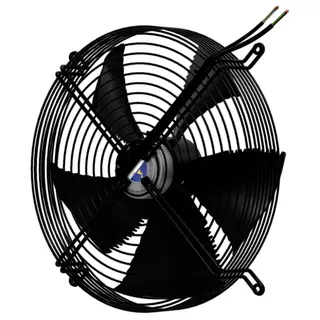

Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 24
Wasserinhalt l 2,1
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1520 1290 1000 735 525
SFP-Wert Ws/m3 244 172 104 73 62
Luftvolumenstrom m3/h 2440 2070 1590 1090 690
Leistungsaufnahme W 165 99 46 22 12
Stromaufnahme A 1,5 1 0,5 0,3 0,2
Schalldruckpegel dB(A) 55 50 44 36 29
Schallleistungspegel dB(A) 71 66 60 52 45
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 14,9 13,4 11,4 9,2 7,5
Luftaustrittstemperatur GradC 38,5 39,5 41,6 45,5 46,7
Wasservolumenstrom m3/h 1,29 1,16 0,98 0,8 0,64
Wasserwiderstand kPa 14,65 12,09 8,98 6,1 4,13
Max. Höhe
bei Deckenmontage m 5,2 4,5 3,5 2,5 2,3
Fabrikat Kampmann
Art.-Nr. 1530004430580R
Artikel/Rabatt-Gruppe 153 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
