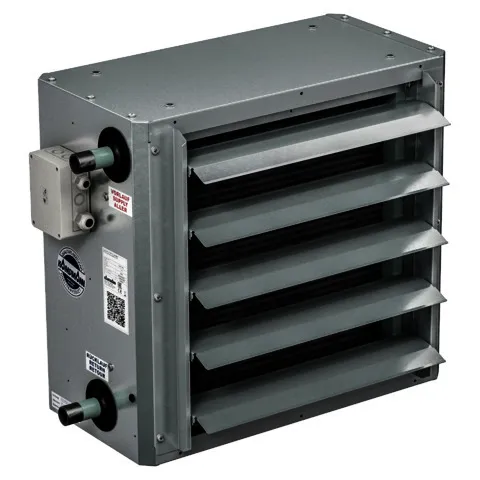

KM Lufterhitzer TOP Typ 442058C1 WTA Cu alu. EC-V. KaControl

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50

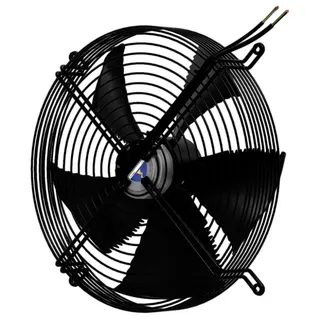

Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
KaControl-Modul Umluft
montiert und anschlussfertig verdrahtet, bestehend aus:
1. Reparaturschalter über bauseitiges Schloss in Aus-Stellung
abschließbar
2. Netzanschlussplatine.
Spezifikation:
- Netzanschlussklemmen, steckbar, 230VAC inkl. Schutzleiter in doppelter
Ausführung zum Durchschleifen.
3. KaControl-Regelplatine.
Spezifikation:
- Schraub-/Steckklemmen zum Anschluss der Spannungsversorgung 24VDC
- tLAN-Schnittstelle für Broadcast-Netzwerke 1 Master und 5 Slaves
- Steckplatz für optionale Schnittstellenkarten:
- RS485 (Modbus, CANbus, KNX, zur Einbindung in GLT oder DDC-Anlagen
- Schnittstelle Parameterprogrammierschlüssel
- 2 digitale Eingänge
- frei parametrierbar z.B. zur Umschaltung Tag/Nacht
- Fensterkontakt, als Federzugklemmen ausgeführt
- 3 Multifunktionseingänge parametrierbar als:
- Digitaleingang (Funktionen siehe vorgehender Punkt)
- Analogeingang passiv für Raum-, Rückluft-, Register- oder
Change-Over-Fühler
- Analogeingang aktiv (0-10VDC) für z. B. externe Vorgabe der
Ventilatordrehzahl, als Federzugklemmen ausgeführt
- Schraub-/Steckklemmen zum Anschluss thermoelektrischer Ventilantriebe
24VDC, stromlos geschlossen
- 1 Analogausgang 0-10VDC zur Ventilatoransteuerung
- Potentiometer zur Ventilatordrehzahlbegrenzung
- DIP-Schalter zur Grundeinstellung der Applikation
- Abschaltung des Geräts im Fehlerfall mit Meldung über Bedieneinheit
- Laden der Regelparameter mittels Servicetool
- Aufzeichnung der Temperaturverläufe über Serveranbindung möglich
- Testverfahren zur Überprüfung der Ein- und Ausgänge
4. Gehäuse aus Kunststoff, grau, Schutzart IP 54,
- Abmessungen BxHxT: 230 x 140 x 125 mm
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 25
Wasserinhalt l 1,6
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1520 1290 1000 735 525
SFP-Wert Ws/m3 221 155 93 65 55
Luftvolumenstrom m3/h 2680 2310 1780 1220 790
Leistungsaufnahme W 165 99 46 22 12
Stromaufnahme A 1,5 1 0,5 0,3 0,2
Schalldruckpegel dB(A) 57 52 46 38 31
Schallleistungspegel dB(A) 73 68 62 54 47
Glykolanteil % 0,Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 12,6 11,5 10 8,3 6,9
Luftaustrittstemperatur GradC 34,2 35,1 36,9 40,4 41,4
Wasservolumenstrom m3/h 1,09 0,99 0,86 0,71 0,6
Wasserwiderstand kPa 10,83 9,17 7,02 4,98 3,59
Max. Höhe
bei Deckenmontage Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
