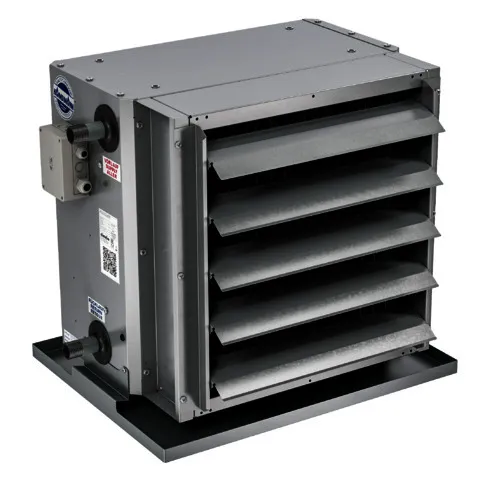

Kampmann Lufterhitzer TOP C Typ 2474056C1 EC-V. Kühlausf. m. Ppe KaControl

Kampmann Lufterhitzer TOP C zum Heizen oder Kühlen für Wandmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb, Kondensatwanne,
Tropfenabscheider in einreihiger Lamellenbauweise aus Kunststoffprofilen
mit Abtropfnasen und montierter Luftlenkjalousie, einreihig, Zusatzteile
ausblas- und ansaugseitig anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Ausführung Kondensatpumpe angebaut, mit Schwimmerschalter. Durchmesser
Kondensatdruckleitung: DN 6mm (Schlauchanschluss)
max. Förderhöhe m 8
Fördermenge l/h 3
Schlauchlänge m 10
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen. Sammler und Verteiler aus Stahl korrosionsgeschützt,
geeignet für PKW oder PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 6
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, niedrige Drehzahl
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
KaControl-Modul Umluft
montiert und anschlussfertig verdrahtet, bestehend aus:
1. Reparaturschalter über bauseitiges Schloss in Aus-Stellung
abschließbar
2. Netzanschlussplatine.
Spezifikation:
- Netzanschlussklemmen, steckbar, 230VAC inkl. Schutzleiter in doppelter
Ausführung zum Durchschleifen.
3. KaControl-Regelplatine.
Spezifikation:
- Schraub-/Steckklemmen zum Anschluss der Spannungsversorgung 24VDC
- tLAN-Schnittstelle für Broadcast-Netzwerke 1 Master und 5 Slaves
- Steckplatz für optionale Schnittstellenkarten:
- RS485 (Modbus, CANbus, KNX, zur Einbindung in GLT oder DDC-Anlagen
- Schnittstelle Parameterprogrammierschlüssel
- 2 digitale Eingänge
- frei parametrierbar z.B. zur Umschaltung Tag/Nacht
- Fensterkontakt, als Federzugklemmen ausgeführt
- 3 Multifunktionseingänge parametrierbar als:
- Digitaleingang (Funktionen siehe vorgehender Punkt)
- Analogeingang passiv für Raum-, Rückluft-, Register- oder
Change-Over-Fühler
- Analogeingang aktiv (0-10VDC) für z. B. externe Vorgabe der
Ventilatordrehzahl, als Federzugklemmen ausgeführt
- Schraub-/Steckklemmen zum Anschluss thermoelektrischer Ventilantriebe
24VDC, stromlos geschlossen
- 1 Analogausgang 0-10VDC zur Ventilatoransteuerung
- Potentiometer zur Ventilatordrehzahlbegrenzung
- DIP-Schalter zur Grundeinstellung der Applikation
- Abschaltung des Geräts im Fehlerfall mit Meldung über Bedieneinheit
- Laden der Regelparameter mittels Servicetool
- Aufzeichnung der Temperaturverläufe über Serveranbindung möglich
- Testverfahren zur Überprüfung der Ein- und Ausgänge
4. Gehäuse aus Kunststoff, grau, Schutzart IP 54,
- Abmessungen BxHxT: 230 x 140 x 125 mm
Baugröße 7
Abmessungen (BxHxT) mm 900 x 875 x 570
Gewicht kg 87
Wasserinhalt l 7,6
Anschluss 1 1/2 Zoll
Steuerspannung V 10 8 6 4 2
Nenndrehzahl 1/min 780 630 460 294 145,SFP-Wert Ws/m3 251 158 93 54 58
Luftvolumenstrom m3/h 4870 3870 2740 1590 560
Leistungsaufnahme W 340 170 71 24 9
Stromaufnahme A 1,5 0,8 0,3 0,1 0,1
Schalldruckpegel dB(A) 55 50 41 29 15
Schallleistungspegel dB(A) 71 66 57 45 31
Glykolanteil % 0
Vorla Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
