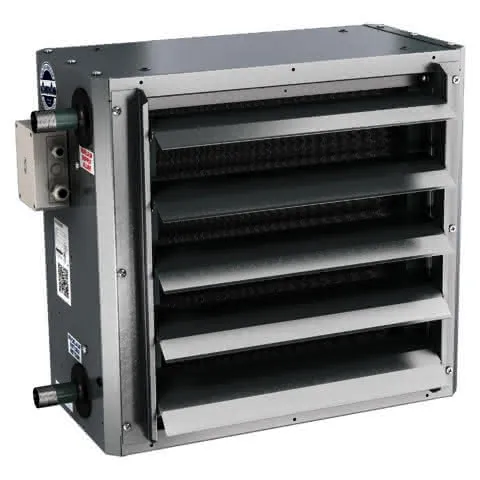

Kampmann Lufterhitzer TIP Typ 5440570R WTA Cu alu. EC-V. Rep.-Schalter

Kampmann Lufterhitzer TIP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator
Schutzart IP 44
Integrierter Motorschutz.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 26
Wasserinhalt l 2,6
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1530 1400 1300 862 424
SFP-Wert Ws/m3 298 242 235 115 69
Luftvolumenstrom m3/h 2010 1820 1670 1000 370
Leistungsaufnahme W 166 122 109 32 7
Stromaufnahme A 1,4 1,1 1 0,3 0,1
Schalldruckpegel dB(A) 54 51 48 38 23
Schallleistungspegel dB(A) 70 67 64 54 39
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 18,1 16,7 15,6 10,3 5,1
Luftaustrittstemperatur GradC 47,2 47,7 48,1 51,1 53,6
Wasservolumenstrom m3/h 1,56 1,44 1,34 0,89 0,44
Wasserwiderstand kPa 10,27 8,83 7,77 3,66 1
Max. Höhe
bei Deckenmontage m 5 4,7 4,4 3,2 2,3
Fabrikat Kampmann
Art.-Nr. 1570005440570R
Artikel/Rabatt-Gruppe 157 Verwendungshinweis: Die Geräte dienen zum dezentralen Beheizen von Hallen, Arbeitsstätten in Industrie und Gewerbe. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungssystem sowie das bauseitige Stromnetz angeschlossen werden.
