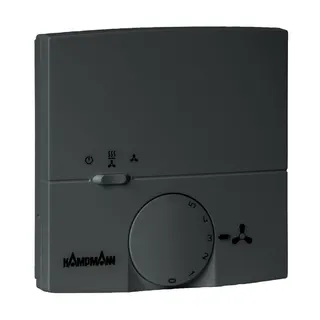

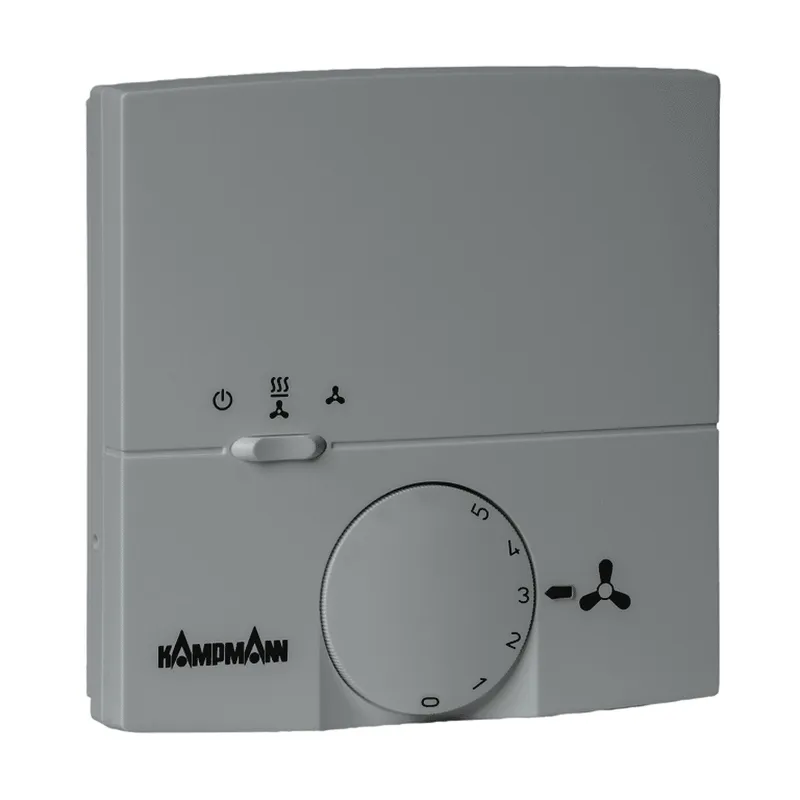

Kampmann Kompaktregler 5St/Auto 8-22Grad C IP30, AP, 230VAC/0-10VDC, Typ 30158

Kompaktregler
zur Drehzahl- u. Raumtemperaturregelung
Türkontaktsteuerung, Nachtheizbetrieb
passend für alle Luftschleier EC mit Regelung elektromechanisch und -T
5 Geräte
Technische Spezifikationen
- Digitalausgang 250VAC, 5(1)A
- Analogausgang 0-10V, 5mA
- Betriebsartenschalter Standby/Sommer/Winter
- in Stellung Standby ist das Gerät deaktiviert
- in Stellung Sommer kann die Lüfterdrehzahl über den Drehgeber
eingestellt werden und das Warmwasserventil ist geschlossen
- in Stellung Winter ist das Warmwasserventil geöffnet und die
Lüfterstufe kann über den Drehgeber eingestellt werden
- stufenlose Lüfterdrehzahl
- Raumtemperaturregelung
- Raumfrostschutzfunktion
- Lüfterfunktion mit aktivierbarer Drehzahlerhöhung und Lüfternachlauf
- interne DIP-Schalter zur Funktionsauswahl
- interner Temperaturfühler NTC
- dreifarbig hinterleuchtete Einstellmarke zur Anzeige des
Regelzustandes
- Eine Raumtemperaturregelung kann in Stellung Winterbetrieb des
Wahlschalters und mittels DIP-Schaltern aktiviert werden
- Bei aktivierter Raumtemperaturregelung wird bei Unterschreitung der
eingestellten Raumtemperatur das Warmwasserventil geöffnet und der
Ventilator mit 60 % der Lüfterdrehzahl betrieben
- Beim Erreichen der Raumtemperatur wird der Ventilator deaktiviert und
das Warmwasserventil geschlossen
- Wird bei aktivierter Frostschutzfunktion die Raumtemperatur von 8 Grad
C unterschritten wird das Ventil Heizen geöffnet und der Lüfter mit 60 %
der Drehzahl eingeschaltet
- Bei aktivierter Lüfterstufenerhöhung wird bei geöffneter Tür die
Lüfterstufe um einen einstellbaren Wert erhöht
- Bei gleichzeitig aktiviertem Lüfternachlaufbetrieb wird beim Schließen
der Tür die Lüfterdrehzahl stetig bis zur voreingestellten Drehzahl
reduziert
Eingänge
- Externer Raumtemperaturfühler
- Motorstörung
- Raumfrostschutz
- Türkontakt
Ausgänge
- 0-10VDC
- Betriebsmeldung
- Störmeldung
Leistungsaufnahme W 1
Schutzart IP 30
Temperatureinstellbereich 8 - 22 GradC
Schaltdifferenz Heizen K 1
Farbe ähnlich RAL 9010 reinweiß
optional anschließbar, Fernfühler Art.-Nr. 196000148921
Montage Aufputz
Baubreite mm 110
Bauhöhe mm 111
Baulänge mm 26
Typ 30158
Fabrikat Kampmann
Art.-Nr. 196000030158
Artikel/Rabatt-Gruppe 196
