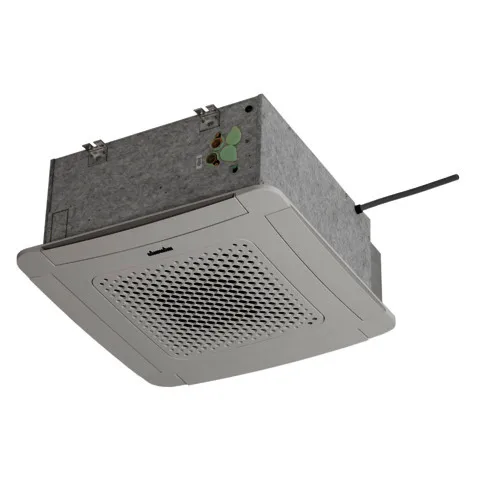

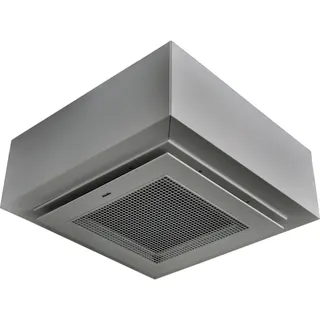

Kampmann Kassette KaCool D AF BG:4 2-Lt. o. Bl. EC-V. MB-Platine

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Keine Blende enthalten, separat als Zubehör zu bestellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Der Elektroschaltkasten beinhaltet die MB-Platine. Diese ermöglicht die
Kommunikation über das Modbus RTU - RS 485 Protokoll.
Baugröße 4
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 24
Anschluss 3/4 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 770 725 675 620 565
Leistungsaufnahme W 56 49 42 34 28
Stromaufnahme mA 478 426 371 315 263
Schalldruckpegel dB(A) 54 52 50 48 45
Schallleistungspegel dB(A) 62 60 58 56 53
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 5377 5063 4714 4330 3947
Kühlleistung, sensibel W 4024 3764 3478 3165 2855
Luftaustrittstemperatur GradC 11,4 11,5 11,6 11,8 11,9
Wasservolumenstrom l/h 928 874 814 747 681
Kondensat l/h 2,2 2,1 2 1,9 1,7
Wasserwiderstand kPa 29,1 26,2 23,1 19,9 16,9
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 12468 11837 11130 10344 9549
Luftaustrittstemperatur GradC 68,3 68,7 69,2 69,8 70,4
Wasservolumenstrom l/h 1076 1022 961 893 824
Wasserwiderstand kPa 37,8 34,5 31 27,2 23,7
Fabrikat Kampmann
Art.-Nr. 325008242000MB
Artikel/Rabatt-Gruppe 325 Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
