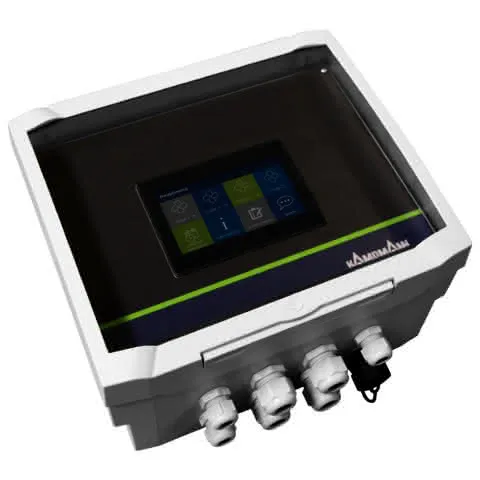

Kampmann KaControl-Tableau SEL4.0 Typ 3232223 mit Touch-Terminal

KaControl Tableau SEL4.0
mit Touch-Terminal
Passend für alle Geräte mit Regelungsvariante KaControl -C1 in
Verbindung mit Modbus-Karte Typ 3260101
Bestehend aus:
- 1 Kunststoffgehäuse zur Wandmontage
- 1 Mikroprozessorregler cpco mini High End
- 1 RS485 Modbus RTU-Schnittstelle zur Anbindung der Sekundärluftgeräte
- 1 Ethernet-Schnittstelle zur bauseitigen Einbindung
- 1 Grafik-Touch-Display PGDx 4,3 Zoll intuitive, grafisch unterstützte,
passwortgeschützte Bedienung
- 1 Steuertrafo 230V/24VAC
- 1 Vorsicherung (0,1AT)
- 3 pot. freie Wechselkontakte max.230V/10A
- 1 pot. freier Wechselkontakt max.230V/1A
- 2 pot. freie Schließerkontakte max.230V/1A
- 10 Multi IOs 10mA
- 2 Digitale Eingänge 5mA
- 2 Analoge Ausgänge 10mA
- 2 St. 120 Ohm Abschlusswiderstand
- 30 St. 1 kOhm Widerstand zum definieren des Führungsgerätes
- 30 St. 10 kOhm Widerstand zur Simulation von 25 Grad C
Technische Spezifikationen
- Aufschaltung von bis zu 25 Sekundärluftgruppen mit integrierter
KaControl-Steuerung (SEL/*C1), maximal 6 Geräte pro Gruppe
- Betriebsarten (Tag, ECO, Extra, Aus, Remote OFF)
- Zusammenfassung von Regelzonen/Folgegruppen
- Ansteuerung von Zonenpumpen
- außentemperaturgeführte Vorlauftemperaturregelung
- Umschaltung Heizen/Kühlen
- Einbindungen Wärme- und Kälteerzeuger
- Zeitschaltprogramme je Zone/Raum
- Anforderung Zonenlüftung / Außenluft
- zonenweise Umschaltung Heizen/Kühlen
- frei konfigurierbare Anlagenregelung
- Passwortgeschützte Menüführung zur vollständigen Parametrierung
- Multifunktionsein- bzw. ausgänge
- 5 Zeitschaltprogramme und 9 Ferienprogramme
- Tagbetriebverlängerungen
- Grenzwertüberwachung der Sensoren
- Alarm-/Störmeldemanagement
- Ereignismanagement
- Touch-Bedienung
- Integrierter Webserver
- Datenaufzeichnung
- Modbus TCP
- BACnet IP optional
Betriebsspannung V 230
Spannungsart Betrieb AC
Betriebsfrequenz Hz 50
Leistungsaufnahme W 30
Stromaufnahme A 0,5
Schutzart IP 54
Farbe RAL 7035 lichtgrau
Montage Wandmontage
Baubreite mm 264
Bauhöhe mm 141
Baulänge mm 234
Typ 3232223
Fabrikat Kampmann
Art.-Nr. 196003232223
Artikel/Rabatt-Gruppe 196
