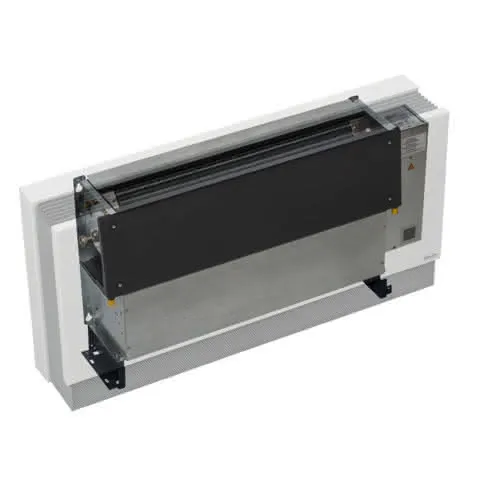

Kampmann Gebläsekonvektor Venkon EC BG:63 LA un. links 2-Lt. Decke G0 o. StmK mont C1

Kampmann Venkon Fan Coil zum Heizen und/oder Kühlen. Entwickelt für
Räume mit hohen Anforderungen an geringe Schallemission und behaglichen
Raumkomfort.
Hygienekonform nach VDI 6022.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1.73E+02
Weitere Berechnungen online möglich.
Deckengerät (im trockenen Kühl- sowie im Heizfall auch zur Wandmontage
geeignet)
Grundgerät aus sendzimir-verzinktem Stahlblech, gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 3
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Luft.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 4
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne aus pulverbeschichtetem, verzinktem Stahlblech.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
EC-Radialventilator
EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 34
Isolationsklasse F
KaControl-Regelungsbox am Grundgerät montiert
Regelungssystem KaControl
werksseitig montiert und anschlussfertig verdrahtet, bestehend aus:
Netzanschlussplatine:
- Anschlussklemmen 230 VAC mit Sicherung
- Netzteil 24 VDC
- Anschlusskemmen für stufenlosen Ventilator EC und optionaler
Kondensatpumpe
KaControl Steuerplatine:
- Einzelraumregelung von max. 6 Geräten
- Steckplatz für optionale Kommunikationskarten (Zubehör) wahlweise:
- CANbus-Karte zur Erweiterung auf bis zu 30 Geräte
- Modbus-Karte für GLT-Anbindung oder KaControl-Systemlösung
- LON-Karte für GLT-Anbindung
- KNX für GLT-Anbindung
- Zwei parametrier- und invertierbare digitale Eingänge für z. B. Gerät
Ein/Aus, Komfort/Economy, Heizen/Kühlen (Changeover), Kondensatalarm
- Drei Multifunktionseingänge für z. B. Raumtemperatur- oder
Luftansaugfühler
- Ein digitaler Ausgang 24 VDC für Ventilantrieb Heizen/Kühlen
(2-Leiter) oder Kühlen (4-Leiter)
- Ein digitaler parametrierbarer Ausgang 24 VDC für Ventilantrieb Heizen
(4-Leiter), Kälteanforderung, Wärmeanforderung oder Gerätestörmeldung
- Funktionen:
- Raum-Frostschutzfunktion
- Register-Frostschutzfunktion (Anlegefühler erforderlich)
- Motorüberwachung
- Kondensatüberwachung
- Ventil- und Ventilatorfreigabe über Wassertemperatur (Anlegefühler
erforderlich)
- Bedarfsabhängige Lüftersteuerung im Automatikbetrieb und wahlweiser
Stufenwahl 0-1-2-3-4-5
- Sequenzielle Ansteuerung Ventil (Auf/Zu) und Ventilatordrehzahl über
einen (2-Leiter) oder zwei Datenpunkte 0-10 VDC (4-Leiter)
- Anschlussmöglichkeit Raumbediengerät KaController Motorstörung:
integrierter Störmeldekontakt Motorstörung
Baugröße 63
Abmessungen mm 494 x 223 x 1038
System 2-Leiter
Luftansaug unten
Wasseranschluss links
Gewicht kg 27
Anschluss 1/2 Zoll,Steuerspannung V 10 8 6 4 1,5
Luftvolumenstrom m3/h 858 684 380 297 188
Externer Druckverlust,
luftseitig Pa 0 0 0 0 0
SFP-Wert Ws/m3 210 138 61 52 51
Leistungsaufnahme W 50 26 6 4 3
Stromaufnahme Verwendungshinweis: Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
