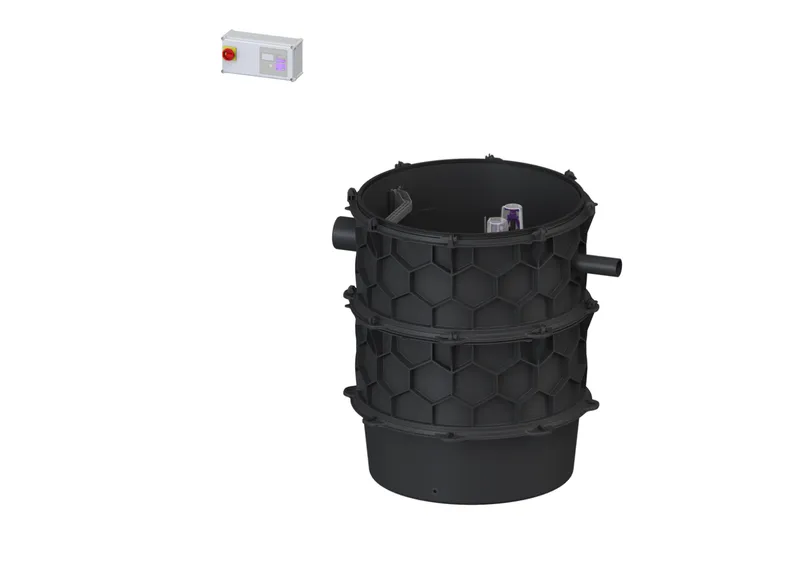

KESSEL-Pumpstation Aquapump XL Duo, GTF 2600-S1

Die Pumpstation ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Technikschacht-Varianten als Zubehör zur Verfügung.

Zugkette aus Edelstahl zur Entnahme pro Pumpe ist je nach Einbautiefe optional zu bestellen mit Art.-Nr.: 680528 = Länge 2 m 680529 = Länge 3 m 680530 = Länge 4 m 680531 = Länge 5 m

Ausführung
Hinweis Einbau: in Kombination mit Schachtmodul
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Kunststoff
Durchgangsdichtung für Kabelleerrohr (DN): 100
Steighilfen: ja
Durchgangsdichtung für Entlüftungsleitung (DN): 100
Aufstellung: Nassaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen)
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Duo

Abmessungen
Gewicht netto: 240 kg
Gewicht brutto: 264 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Länge: 1370 mm
Breite: 1240 mm
Höhe: 1416 mm
Verpackungsmaß Länge: 2000 mm
Verpackungsmaß Breite: 1300 mm
Verpackungsmaß Höhe: 1550 mm

Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Abstand Rohrmitte Auslauf zu Behälterboden: 1134 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 1054 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 1134 mm
Abstand Rohrsohle Zulauf zu Behälteroberkante: 330 mm
Zulauf max. Anbohrung (DN): 150 mm
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150 mm
Zulauf Anzahl: 1
Lichte Weite Behälter (LW): 1000 mm
Nutzvolumen: 340 l

Fördereinrichtung
Pumpe: GTF 2600
Anzahl Pumpen: 2
Gewicht Pumpe: 40 kg
Anschlusstyp: Direktanschluss
Nennstrom: 4,5 A
Schutzklasse: I
Isolationsklasse: H
Cos phi - Leistungsfaktor: 0,83
Schutzart Pumpe: IP 68 (20m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 46 m3/h
Förderhöhe max.: 13,6 m
Drehzahl: 2900 U/min
Leistung P1: 2,6 kW
Leistung P2: 2,1 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm2
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 10 m

Steuerung
Schaltgerät: Comfort
Motorschutz Schalter: ja
Alarmgeber: Pegelsonde
Instrument Niveauerfassung: Pegelsonde
Art Niveauerfassung: hydrostatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja Verwendungshinweis: kein Verwendungshinweis
