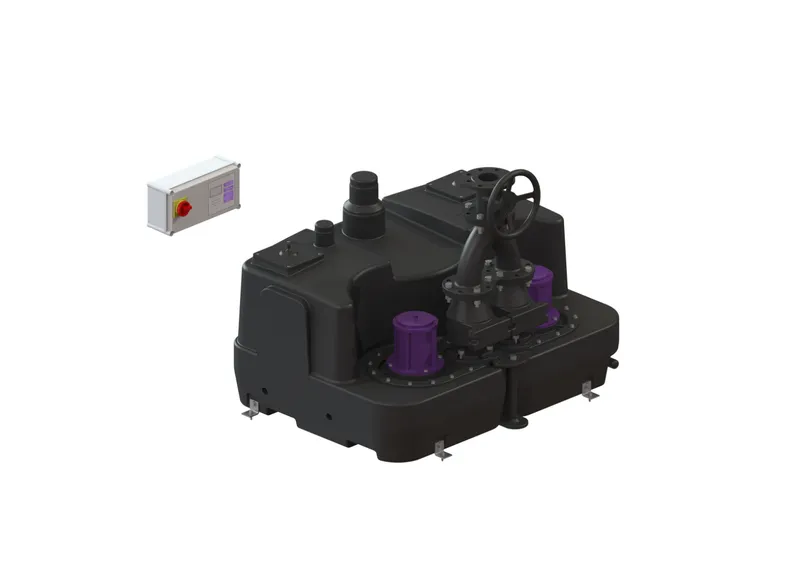

KESSEL-Hebeanlage Aqualift F XL 450 l Duo, SPF 4500-S3, Gussschieber

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung.

Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Guss
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: senkrecht

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Duo

Abmessungen
Gewicht netto: 213 kg
Gewicht brutto: 233 kg
Länge: 1260 mm
Breite: 1089 mm
Höhe: 1027 mm
Verpackungsmaß Länge: 1650 mm
Verpackungsmaß Breite: 1150 mm
Verpackungsmaß Höhe: 890 mm

Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Zulauf max. Anbohrung (DN): 200 mm
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100 mm
Zulauf Anzahl: 1
Nutzvolumen: 250 l
Behältervolumen: 450 l

Fördereinrichtung
Pumpe: SPF 4500-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 26 kg
Anschlusstyp: Direktanschluss
Nennstrom: 7,5 A
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,85
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 55 m3/h
Förderhöhe max.: 20 m
Drehzahl: 2850 U/min
Leistung P1: 4,2 kW
Leistung P2: 3,5 kW
Betriebsart: S3 - 50 %
Erforderliche Absicherung (Leitungsschutz): 3 x C 25 A
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m

Steuerung
Schaltgerät: Comfort
Motorschutz Schalter: ja
Alarmgeber: Tauchrohr
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Erforderliche Absicherung (Leitungsschutz): 3 x C 25 A Verwendungshinweis: kein Verwendungshinweis
