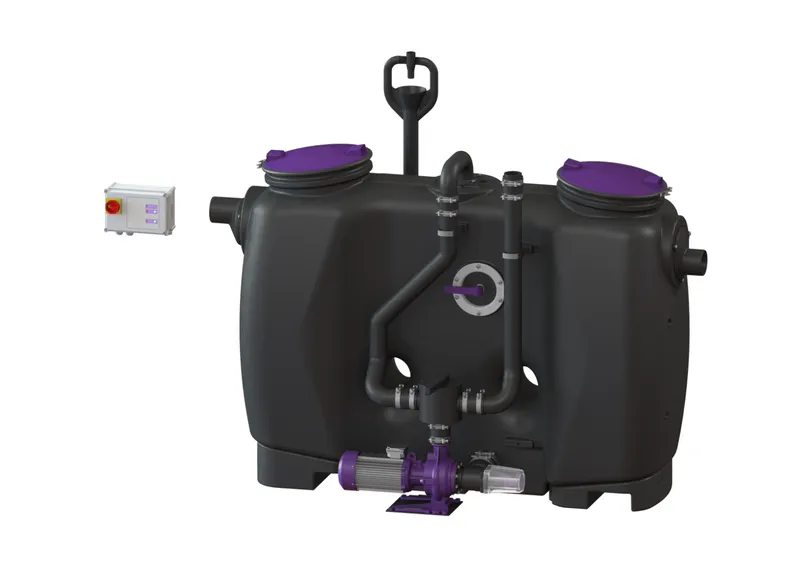

KESSEL-Fettabscheider EasyClean free NS 4, Mix & Pump

Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende Pumpe mit 2-Wege-Ventil und Umschalthebel, die mit einem Absperrschieber vom Behälter getrennt werden kann. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Die manuelle Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Gewährleistung auf den Werkstoff PE 20 Jahre.

Ausführung
Absperreinrichtung: ja
Entsorgungsvariante: Mix & Pump
Schredder-Mix-System: ja
Schauglas: ja
Nenngröße (NS): 4,00
SonicControl: nein
Entsorgungseinrichtung: Entsorgungspumpe
Fülleinrichtung nach DIN 1988: ja
Entsorgungsart: manuelles Entsorgungs- und Reinigungssystem
Wasserversorgung: 1 Schraubventil 1"
Tragfähigkeit (DIN 19901): F3

Allgemeine Merkmale
Material: PE
Norm: EN 1825: 2004
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss

Abmessungen
Gewicht netto: 165 kg
Gewicht brutto: 190 kg
Aufstellfläche Länge: 2116 mm
Aufstellfläche Breite: 842 mm
Aufstellfläche Höhe: 1767 mm
Einbringmaß Länge: 1880 mm
Einbringmaß Breite: 680 mm
Einbringmaß Höhe: 1458 mm
Verpackungsmaß Länge: 1900 mm
Verpackungsmaß Breite: 1050 mm
Verpackungsmaß Höhe: 1520 mm

Behälter/Grundkörper
Nenndruck (PN): 10
Druckabgang (DN): 65
Druckabgang (DA): 75 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 985 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 1055 mm
Auslauf Nennweite (DA): 110 mm
Auslauf Nennweite (DN): 100 mm
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100 mm
Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS
Wartungsöffnung: 420 mm

Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Material: Kunststoff
Abdeckung Farbe: violett
Verriegelung: Schnellspannverschluss
Dichtheit: geruchsdicht

Abwasserinhalt
Abscheiderinhalt: 400 l
Gesamtvolumen: 800 l
Schlammfanginhalt: 400 l
Speichermenge an Fett: 160 l

Fördereinrichtung
Pumpe: SPF 300 KE 2.0
Anzahl Pumpen: 1
Gewicht Pumpe: 44 kg
Anschlusstyp: Direktanschluss
Nennstrom: 6,2 A
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,87
Schutzart Pumpe: IP 55
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 60 m3/h
Förderhöhe max.: 17 m
Drehzahl: 2850 U/min
Leistung P1: 3,6 kW
Leistung P2: 3 kW
Betriebsart: S2 - 30 Min.
Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm2
Laufrad Typ: Radiallaufrad mit Zerhacker
Länge Netzanschlussleitung Pumpe: 5 m

Steuerung
Schaltgerät: ja
Motorschutz Schalter: ja
Erforderliche Absicherung (RCD): 30 mA
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: nein
USB-Schnittstelle: nein
Logbuchfunktion: nein
Mehrzeilige Displayanzeige: nein
Batteriepufferung: nein
Selbstdiagnosesystem (SDS): ja
Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Verwendungshinweis: kein Verwendungshinweis
