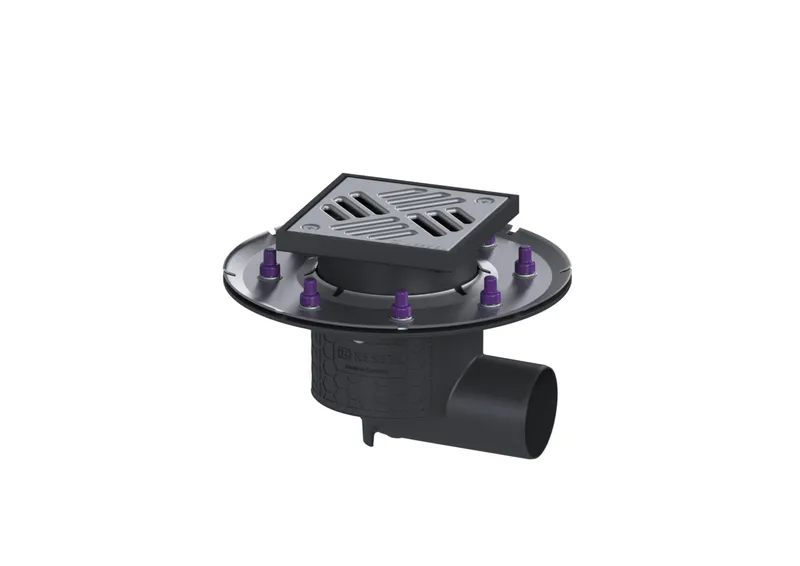

KESSEL-Bodenablauf Practicus Pressfl. DN 70, seitlich, Schlitzrost

Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden.

Ausführung
System: 125
Abdichtung am Aufsatzstück: Anschlussrand
Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
Sperrwasserhöhe: 50 mm
Ablaufleistung (l/s) mit 20 mm Aufstau: 1,3

Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 70
Außendurchmesser (DA): 75 mm
Geruchsverschluss: inklusive

Abmessungen
Gewicht netto: 1,94 kg
Gewicht brutto: 2,57 kg
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 273 mm
Breite: 273 mm
Verpackungsmaß Länge: 400 mm
Verpackungsmaß Breite: 300 mm
Verpackungsmaß Höhe: 400 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: PP
Stutzen Ausführung: waagrecht

Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Farbe: silber
Abdeckung Breite: 138 mm
Abdeckung Höhe: 16 mm
Abdeckung Länge: 138 mm
Rahmen Material: ABS
Verriegelung: verschraubt
Belastungsklasse: K 3 (EN 1253-1)
Rost Design: Kessel
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Aufsatzstück: höhenverstellbar
Aufsatzstück Material: ABS Verwendungshinweis: kein Verwendungshinweis
