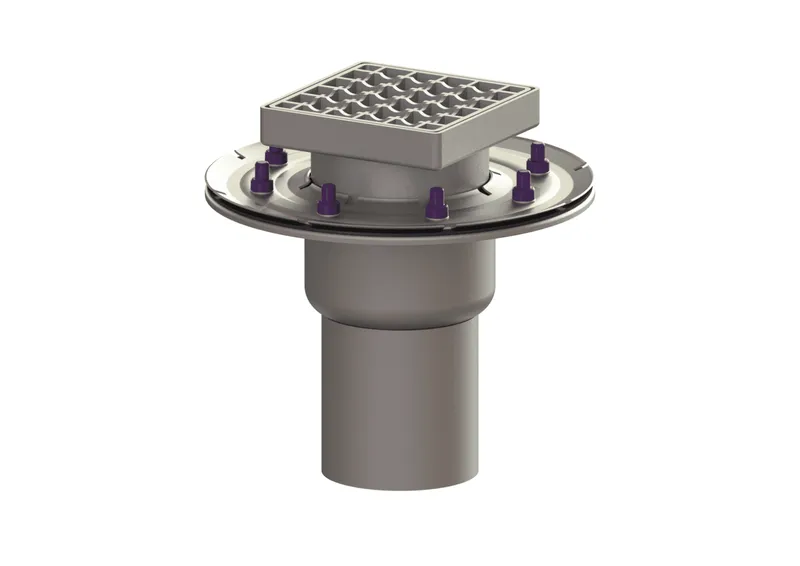

KESSEL-Bodenablauf Ferrofix Pressfl. DN 100, senkrecht, Gitterrost, Edelstahl

Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich.

Ausführung
System: 125
Abdichtung am Aufsatzstück: Anschlussrand
Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
Sperrwasserhöhe: 50 mm

Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 100
Außendurchmesser (DA): 110 mm
Zulassung: Z-19.53-2414,Z-19.17-1719
Geruchsverschluss: inklusive

Abmessungen
Gewicht netto: 4,68 kg
Gewicht brutto: 5,2 kg
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 273 mm
Breite: 273 mm
Verpackungsmaß Länge: 386 mm
Verpackungsmaß Breite: 286 mm
Verpackungsmaß Höhe: 300 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: Edelstahl 1.4301 (V2A)
Stutzen Ausführung: senkrecht

Abdeckungsmerkmale
Abdeckungsart: Gitterrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Breite: 138 mm
Abdeckung Länge: 138 mm
Oberfläche: gebeizt
Verriegelung: unverriegelt
Belastungsklasse: L 15 (EN 1253-1)
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Aufsatzstück: höhenverstellbar
Form Aufsatzstück: eckig
Aufsatzstück Material: Edelstahl 1.4301 (V2A) Verwendungshinweis: kein Verwendungshinweis
