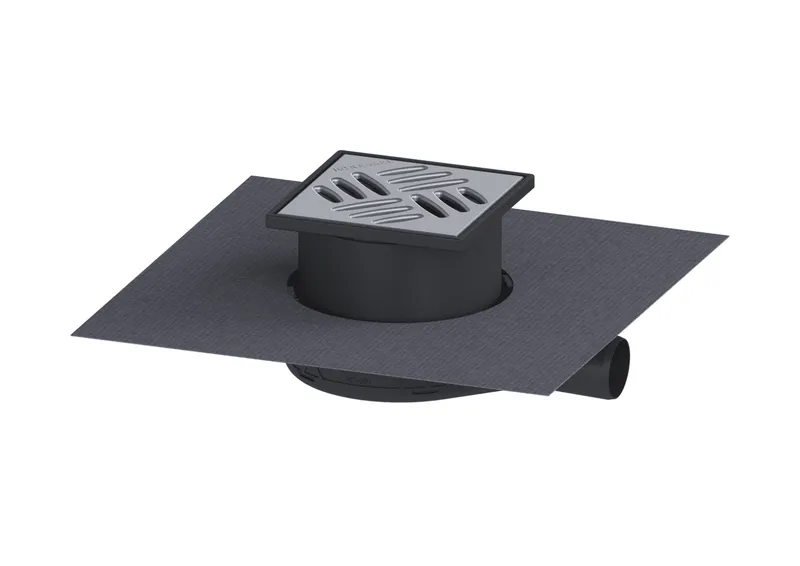

KESSEL-Bodenablauf Der Ultraflache 54 DN40, WaD, Schlitzrost

Der Bodenablauf Der Ultraflache 54 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Bei Sickerwasseröffnung offen, kein Fluten der Abdichtungsebene bei Aufstau.

Ausführung
System: 125
Sickerwasseröffnung: optional
Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534
Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I
Sperrwasserhöhe: 22 mm

Allgemeine Merkmale
Nennweite (DN): 40
Außendurchmesser (DA): 40 mm
Geruchsverschluss: inklusive

Abmessungen
Höhenverstellbarkeit: 63 - 116 mm
Gewicht netto: 0,69 kg
Gewicht brutto: 0,77 kg
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 246 mm
Breite: 200 mm
Höhe: 54 mm
Verpackungsmaß Länge: 315 mm
Verpackungsmaß Breite: 315 mm
Verpackungsmaß Höhe: 117,9 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: ABS

Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Farbe: silber
Abdeckung Breite: 120 mm
Abdeckung Höhe: 16 mm
Abdeckung Länge: 120 mm
Rahmen Material: ABS
Verriegelung: unverriegelt
Belastungsklasse: K 3 (EN 1253-1)
Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097
Rahmen Breite: 130 mm
Rahmen Länge: 130 mm
Form Aufsatzstück: eckig
Aufsatzstück Material: ABS Verwendungshinweis: kein Verwendungshinweis
