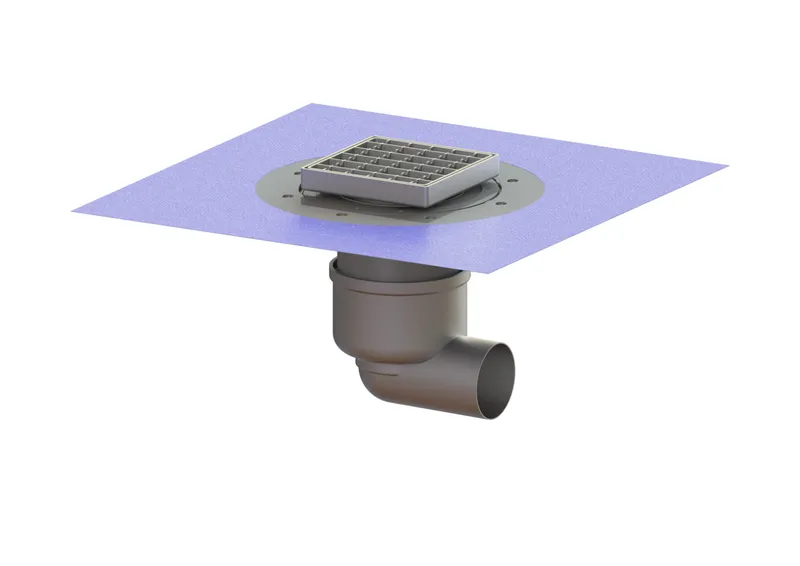

KESSEL-Boden-/Deckenablauf Ferrofix DN 70, seitlich, Variofix, Gitterrost

Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet.

Ausführung
System: 125
Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
Abdichtung am Grundkörper: Anschlussrand
Sperrwasserhöhe: 50 mm

Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 70
Außendurchmesser (DA): 78 mm
Geruchsverschluss: inklusive

Abmessungen
Höhenverstellbarkeit: 23 - 40 mm
Gewicht netto: 3,98 kg
Gewicht brutto: 4,74 kg
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 181 mm
Breite: 142 mm
Verpackungsmaß Länge: 490 mm
Verpackungsmaß Breite: 275 mm
Verpackungsmaß Höhe: 495 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: Edelstahl 1.4301 (V2A)
Stutzen Ausführung: waagrecht

Abdeckungsmerkmale
Abdeckungsart: Gitterrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Breite: 138 mm
Abdeckung Länge: 138 mm
Oberfläche: gebeizt
Verriegelung: unverriegelt
Belastungsklasse: L 15 (EN 1253-1)
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Aufsatzstück: dreidimensional verstellbar
Form Aufsatzstück: eckig
Aufsatzstück Material: ABS Verwendungshinweis: kein Verwendungshinweis
