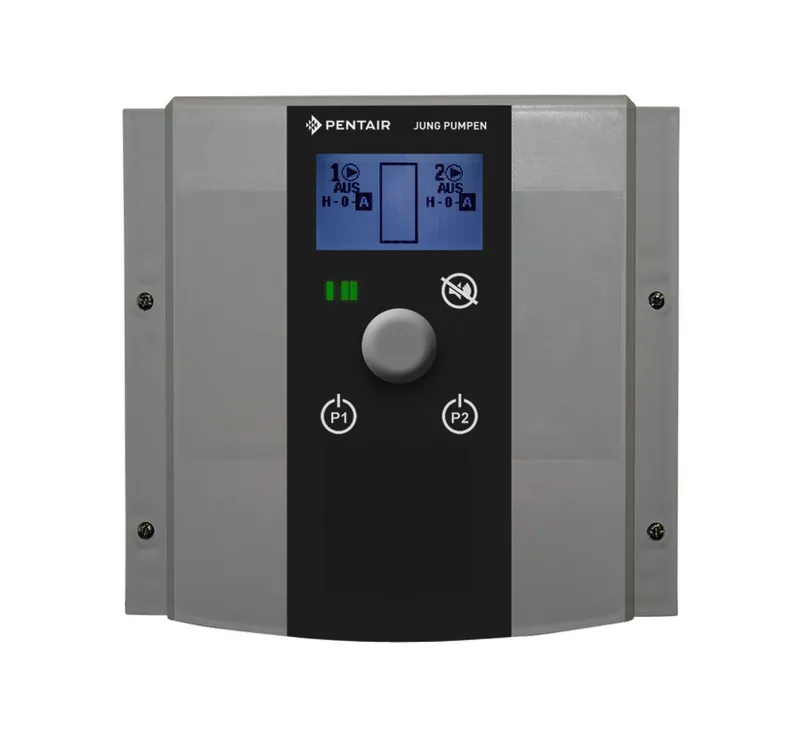

Jung Pumpen STEUERUNG HIGHLOGO 2-610 LCX

"Pentair Jung Pumpen HighLogo 2-610 LCX
Mikroprozessor-Steuerung zum niveau-
abhängigen Schalten zweier direkt
startender, auch explosionsgeschützten
Drehstrompumpen.
Serienmäßig zwei voneinander unab-
hängige Niveaugeber für
> Ein/Aus-Schaltfunktion
> automatische Noteinschaltung mit
Alarmmeldung für erhöhte Sicherheit.
Automatisch wechselnde Einschaltung von
Pumpe 1 und Pumpe 2. Eine ATEX-gerechte
Überwachung von Motortemperatur und
Laufzeit ist wählbar.
Betriebsspannung 3/N/PE~230/400 V, 50 Hz
1 Gehäuse mit Tür, IP 44,
(HxBxT) 250 x 250 x 155 mm
2 Motorschütze 4,0 KW / 400 V
2 mechan. Motorschutzschalter 6,3-10,0 A
für normkonforme 3-phasige
Motorstromüberwachung
2 Hand-0-Automatik Taster
1 Resettaster für Alarm
2 Druckschalter
Reihenklemmen für den Netzanschluss
Alle Einstellungen erfolgen menügeführt
über ein Multifunktionsrad und werden
im Klartext auf einem beleuchteten
Grafikdisplay angezeigt.
Als Menüsprachen sind de, en, fr, nl,
it, fi und pl vorhanden.
Anzeige und Überwachung von z.B.> Betriebsstunden
> Einschalt-/Einstaufüllstand im Schacht
> Drehfeld
> Motorstrom
> Motor-Laufzeit (0-7200s)
> Anzahl der Schaltspiele
> Nachlaufzeit der Pumpen, wahlweise
autom. Anpassung, Selbstparametrie-
rung oder manuelle Eingabe (0-120s)
> Einschaltverzögerung nach Netzausfall
(0-300s)> Automatischer Probelauf (1-7 d,1-5 s)
> Automatisches Abpumpen (1-72 h)
(nur bei analoger Niveauerfassung)> Ereignisspeicher für 70 Meldungen
Meldeanlage (netzabhängig)> 2 potentialfreier Wechsler 230V/5A für
Sammelstörmeldung und Hochwasseralarm> potentialbehafteter Wechsler 230V/2A
zur Ansteuerung einer Warnleuchte> elektronischer Summer, quittierbar
> variable Alarmverzögerung
> Akku-Ladeschaltung für netzunab-
hängigen Hochwasseralarm durch
optionalen Akku
Die Steuerung ist anschlussfertig,
nullspannungssicher und entspricht
den EU EMC- und Niederspannungs-
richtlinien."
