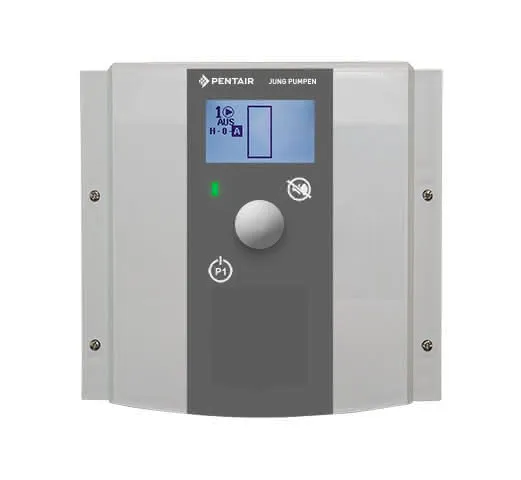

JP STEUERUNG HIGHLOGO 1-46 LCX

"Pentair Jung Pumpen HighLogo 1-46 LCX
Mikroprozessor-Steuerung zum niveau-
abhängigen Schalten einer direkt
startenden, auch explosionsgeschützten
Drehstrompumpe.
Serienmäßig zwei voneinander unab-
hängige Niveaugeber für
> Ein/Aus-Schaltfunktion
> automatische Noteinschaltung mit
Alarmmeldung für erhöhte Sicherheit.
Eine ATEX-gerechte Überwachung von
Motortemperatur und Laufzeit ist
wählbar.
Betriebsspannung 3/N/PE~230/400 V, 50 Hz
1 Gehäuse mit Tür, IP 44,
(HxBxT) 250 x 250 x 155 mm
1 Motorschütz 4,0 KW / 400 V
1 Mechanisches Überstromrelais 4,0-6,0 A
für normkonforme 3-phasige
Motorstromüberwachung
1 Hand-0-Automatik Taster
1 Resettaster für Alarm
2 Druckschalter
Reihenklemmen für den Netzanschluss
Alle Einstellungen erfolgen menügeführt
über ein Multifunktionsrad und werden
im Klartext auf einem beleuchteten
Grafikdisplay angezeigt.
Als Menüsprachen sind de, en, fr, nl,
it, fi und pl vorhanden.
Anzeige und Überwachung von z.B.
> Betriebsstunden
> Einschalt-/Einstaufüllstand im Schacht
> Drehfeld
> Motorstrom
> Motor-Laufzeit (0-7200s)
> Anzahl der Schaltspiele
> Nachlaufzeit der Pumpe, wahlweise
autom. Anpassung, Selbstparametrie-
rung oder manuelle Eingabe (0-120s)
> Einschaltverzögerung nach Netzausfall
(0-300s)> Automatischer Probelauf (1-7 d,1-5 s)
> Automatisches Abpumpen (1-72 h)
(nur bei analoger Niveauerfassung)> Ereignisspeicher für 70 Meldungen
Meldeanlage (netzabhängig)> 2 potentialfreier Wechsler 230V/5A für
Sammelstörmeldung und Hochwasseralarm> potentialbehafteter Wechsler 230V/2A
zur Ansteuerung einer Warnleuchte> elektronischer Summer, quittierbar
> variable Alarmverzögerung
> Akku-Ladeschaltung für netzunab-
hängigen Hochwasseralarm durch
optionalen Akku
Die Steuerung ist anschlussfertig,
nullspannungssicher und entspricht
den EU EMC- und Niederspannungs-
richtlinien." Verwendungshinweis: Kein Verwendungshinweis notwendig.
