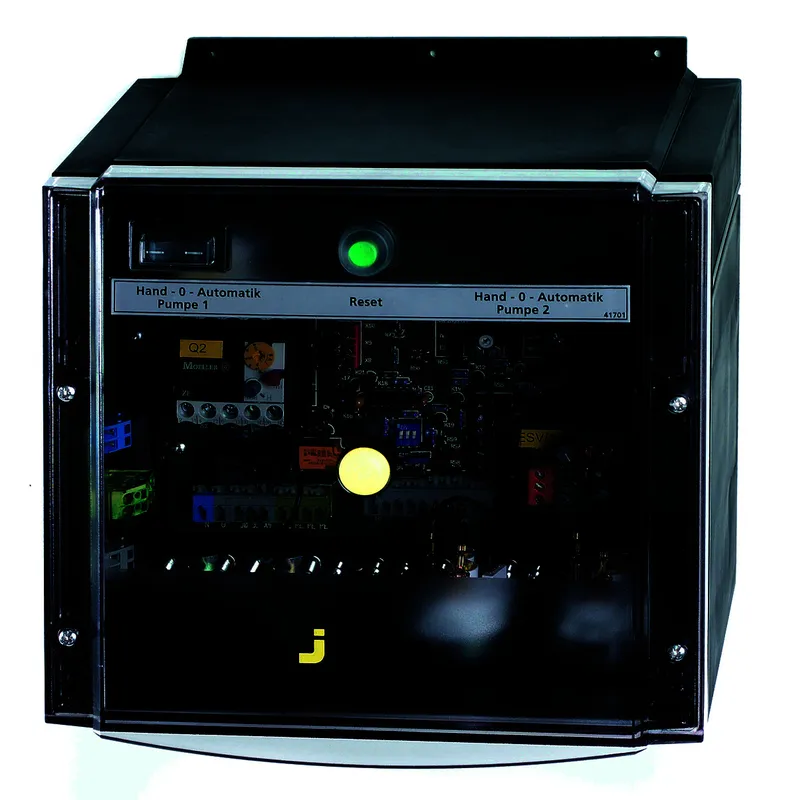

JP STEUERUNG BASICLOGO AD 610

"Pentair Jung Pumpen BasicLogo-Steuerung AD 610
Steuerung zum niveauabhängigen Ein-
und Ausschalten einer direkt startenden
Drehstrom-Tauchmotorpumpe.
Steuerung für 3N/PE x 230/400 V, 50 Hz
Betriebsspannung. Ausstattung:
1 ISO-Gehäuse mit Klarsichtdeckel,
(HxBxT) 220 x 230 x 155 mm, IP 44
1 Motorschütz 4,0 kW / 400 V
1 Überstromrelais,
Einstellbereich 6,0 - 9,0 A
1 Steuersicherung 2A
1 Wechselstromabgang auf Klemmen 2A/230V
2 Steuertrafo 230V/12V (Sicherheits-
kleinspannung)
1 Hand-0-Automatik Wahlschalter
4 Leuchtanzeigen für:
-1x Betrieb Pumpe (grün)
-1x Hochwasseralarm (rot)
-1x Drehfeldkontrolle (orange)
-1x Störung Pumpe (rot)
1 Alarmanlage (netzabhängig) mit:
1 potentialfreier Sammelstörmelde-
kontakt zur Störungsfernmeldung
1 elektronischer Summer
1 Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku" Verwendungshinweis: Kein Verwendungshinweis notwendig.
